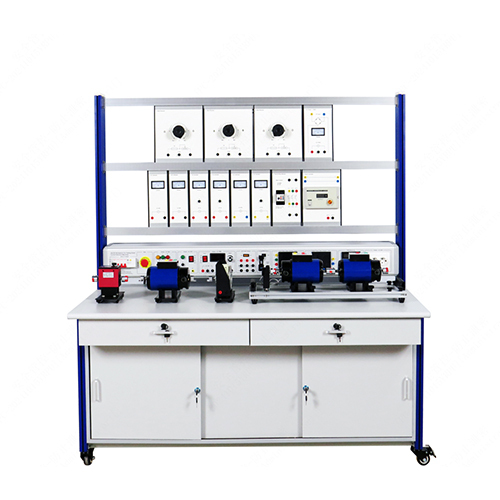

طاولة عمل ZE3355 لاختبار الآلات الكهربائية ذات التيار المستمر، طاولة تدريب مدرسية، معدات مختبر مدرسية، معدات تدريب كهربائي تعليميةأولاً: نظرة عامة على المنتج
1.1 نظرة عامة
يتضمن جهاز التدريب هذا وحدات دوائر كهربائية تطبيقية متنوعة. من خلال التجارب العملية، يمكن للطلاب التعرف على المبادئ الكهربائية وإتقانها، وتنمية المعارف والمهارات ذات الصلة.
1.2 الميزات
يشمل: طاولة عمل، ومصدر طاقة، ومحرك/مولد تيار مستمر، ودينامومتر كهربائي، وأجهزة قياس عزم الدوران والسرعة والطاقة الميكانيكية، وحمل مقاومة متغير، ومقاومة متغيرة للمجال المشتق من المولد، ومقاومة متغيرة لبدء تشغيل التيار المستمر؛
النوع: أحادي الطور؛ ميزات إضافية: يتضمن طاولة لتلبية متطلبات المختبر.
ثانياً: معايير الأداء
2.1 المعايير الفنية
معايير مصدر الطاقة: تيار متردد ثلاثي الأطوار بخمسة أسلاك، 220 فولت ±15%، 60 هرتز
متطلبات بيئة العمل: درجة حرارة محيطة من -10 درجة مئوية إلى +40 درجة مئوية. الرطوبة النسبية <85% (عند 25 درجة مئوية)
2.2 الأبعاد والوزن
الحجم: 1650 × 850 × 1780 مم
الوزن: أقل من 150 كجم
ثالثًا: قائمة المكونات وشرح مفصل
3.1 الأجزاء الرئيسية
الرقم الاسم
1 جزء الوحدة
2 جزء صندوق الطاقة
3 وحدة المحرك
4 سطح المكتب
5 الإطار
6 عجلات دوارة
3.2 جزء الوحدة
الرقم الاسم
1 وحدة مقاومة القرص
2 وحدة مقاومة القرص
3 وحدة مقاومة القرص
4 وحدة جسر المقوم
5 وحدة فولتميتر التيار المستمر
6 وحدة فولتميتر التيار المستمر
7 وحدة أمبيريتر التيار المستمر
8 وحدة أمبيريتر التيار المستمر
9 وحدة فولتميتر التيار المتردد
10 وحدة أمبيريتر التيار المتردد
11 وحدة موصل التيار المتردد
12 وحدة التحكم في فرامل المسحوق المغناطيسي
13 وحدة منظم الجهد ذاتي التوصيل
3.3 جزء صندوق الطاقة
الرقم الاسم
1 قاطع دائرة رباعي الأقطاب مع حماية من التسرب
2 زر إيقاف الطوارئ
3 منفذ طاقة ثلاثي الأطوار
4 تيار متردد أحادي الطور منفذ إخراج 220 فولت
5 وحدة إخراج تيار مستمر
6 وحدة إخراج تيار مستمر
7 وحدة توصيل الحساسات
8 عداد متعدد الوظائف ثلاثي الأطوار
9 عداد متعدد الوظائف أحادي الطور
10 مقياس سرعة الدوران
11 مقبس أوروبي
3.4 ملحقات
الرقم الاسم
1 كابل كهربائي 4 مم، 1 متر، طرفان، أصفر
2 كابل كهربائي 4 مم، 1 متر، طرفان، أخضر
3 كابل كهربائي 4 مم، 1 متر، طرفان، أحمر
4 كابل كهربائي 4 مم، 1 متر، طرفان، أزرق
5 كابل كهربائي 4 مم، 1 متر، طرفان، لونان
6 فيوز 5 أمبير، 5 × 20
7 فيوز 3 أمبير، 5 × 20
8 كابل USB، طرفان، أزرق، 1.5 متر
9 كابل كهربائي 4 مم، 1 متر، طرفان، أسود
10 كابل نقل الحركة
11 حساس عزم الدوران والسرعة والطاقة
IV. قائمة تكوين المنتج
الرقم الاسم الكمية
1 وحدة منظم تلقائي 1
2 وحدة مقاومة قرصية 3
3 وحدة مقوم جسري 1
4 وحدة فولتميتر تيار مستمر 2
5 وحدة أمبيرتر تيار مستمر 2
6 وحدة فولتميتر تيار متردد 1
7 وحدة أمبيرتر تيار متردد 1
8 وحدة موصل تيار متردد 1
9 وحدة تحكم فرامل مسحوق مغناطيسي 1
10 محرك تيار مستمر تحويلي 1
11 مستشعر عزم الدوران والسرعة والطاقة 1
12 فرامل مسحوق مغناطيسي 1
13 محرك تيار مستمر توالي 1
14 محرك تيار مستمر مركب 1
15 كابل كهربائي 4 مم، طول 1 متر، طرفان، أصفر 8
16 كابل كهربائي 4 مم، طول 1 متر، طرفان، أخضر 8
17 كابل كهربائي 4 مم، طول 1 متر، طرفان، أحمر 8
18 كابل كهربائي 4 مم، طول 1 متر، طرفان، أزرق 4
19 كابل كهربائي 4 مم، طول 1 متر، طرفان، لونان 2
20 فيوز 5 أمبير 5*20 5
21 فيوز 3A 5*20 5
22 كابل USB أزرق بطول 1.5 متر من كلا الطرفين
23 كابل كهربائي 4 مم بطول متر واحد، ثنائي الأطراف، أسود
24 كابل نقل
قائمة التجارب
التجربة 1: اختبار محرك تيار مستمر متوازي
التجربة 2: تشغيل محرك تيار مستمر متسلسل
التجربة 3: توليد طاقة لمحرك تيار مستمر متوازي
التجربة 4: توليد طاقة لمحرك تيار مستمر مركب
التجربة 5: بدء تشغيل محرك تيار مستمر مركب
التجربة 6: بدء تشغيل محرك تيار مستمر متوازي مع التحكم في السرعة
التجربة 7: كبح محرك تيار مستمر
التجربة 8: اختبار منظم الجهد التلقائي ثلاثي الأطوار
