معدات تدريب وتعليم وتوضيح هندسي خاصة بسوائل ضواغط الهواء المكبسية ثنائية المرحلة

ST500 معدات تدريب وتعليم وتوضيح هندسي خاصة بسوائل ضواغط الهواء المكبسية ثنائية المرحلة
1. الوصف
يتم توليد الهواء المضغوط -المستخدم كمصدر للطاقة في الصناعة والأعمال التجارية- بواسطة ما يُعرف بأنظمة توليد الهواء المضغوط. ويُعد الضاغط (الكمبريسور) مكوناً رئيسياً في هذه الأنظمة؛ حيث يقوم بتحويل الطاقة الميكانيكية المُدخلة إليه إلى هواء ذي ضغط مرتفع. وتُستخدم أنظمة توليد الهواء المضغوط لتشغيل الآلات في قطاع التعدين، أو في أنظمة التحكم الهوائي (النيوماتيكي) داخل مصانع التجميع، أو في أنظمة نفخ الإطارات في محطات الوقود.

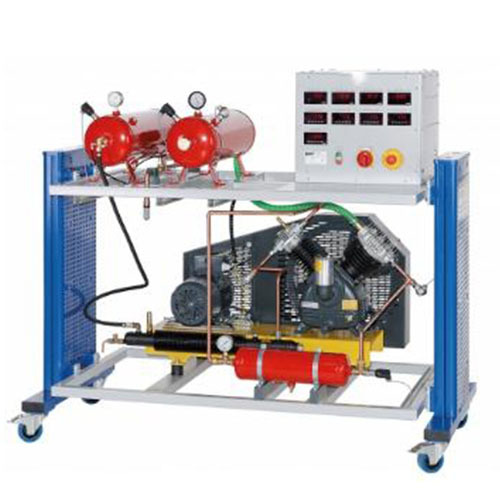

يشتمل جهاز التدريب ST500 على نظام متكامل لتوليد الهواء المضغوط، يضم ضاغطاً ثنائي المرحلة (two-stage compressor) ووعاء ضغط إضافياً يعمل كمبرد بيني (intercooler). ويتيح الجهاز إمكانية تسجيل خصائص الضاغط وتمثيل عملية الانضغاط بيانياً على مخطط الضغط والحجم (p-V diagram).
يُسحب الهواء إلى وعاء السحب عبر فوهة قياس (nozzle) حيث يهدأ تدفقه قبل أن يخضع لعملية الانضغاط على مرحلتين. ويقع وعاء الضغط الإضافي المخصص للتبريد البيني بين المرحلتين الأولى والثانية. وبعد المرحلة الثانية، يُدفع الهواء المضغوط إلى وعاء آخر؛ ولضمان استقرار حالة النظام، يمكن تصريف الهواء المضغوط عبر صمام تفريغ مزود بكاتم للصوت. ويكتمل النظام بوجود صمامات أمان ومفتاح ضغط.
يمكن قراءة القيم المقاسة عبر شاشات عرض رقمية.
2. التفاصيل الفنية
المواصفات
خصائص الضاغط ثنائي المرحلة
ضاغط مكبسي (piston compressor) بأسطوانتين مرتبتين على شكل حرف V
وعاء سحب مزود بفوهة لقياس معدل التدفق الحجمي للسحب، ومستشعر ضغط، ومانومتر إضافي
وعاء ضغط يقع بعد المرحلة الأولى ويعمل كمبرد بيني
وعاء ضغط يقع بعد المرحلة الثانية ومزود بصمام أمان، وصمام تفريغ مع كاتم للصوت، بالإضافة إلى مانومتر إضافي ومفتاح ضغط
مستشعرات لقياس الضغط ودرجات الحرارة والقدرة الكهربائية الناتجة
شاشات عرض رقمية لدرجات الحرارة، والضغوط، وفروق الضغط، والقدرة الكهربائية الناتجة

3. البيانات الفنية
الضاغط
ثنائي المرحلة
مزود بأسطوانتين مرتبتين على شكل حرف V
استهلاك الطاقة: 3 كيلوواط
السرعة: 710 دورة/دقيقة
سعة السحب: 250 لتر/دقيقة
معدل التدفق الخارج: 202 لتر/دقيقة (عند ضغط 12 بار)
ضغط التشغيل: 12 بار (الحد الأقصى 35 بار)
خزان السحب: 20 لتر
أوعية الضغط (ضغط 16 بار)؛ السعة:
بعد المرحلة الأولى: 5 لتر
بعد المرحلة الثانية: 20 لتر
صمام الأمان: 16 بار
نطاقات القياس
الضغط التفاضلي: 0...25 ملي بار
الضغط: 1× (0...1.5 بار)؛ 2× (0...16 بار)
درجة الحرارة: 4× (0...200 درجة مئوية)
القدرة: 0...3500 واط
400 فولت، 50 هرتز، 3 أطوار
400 فولت، 60 هرتز، 3 أطوار
230 فولت، 60 هرتز، 3 أطوار
خيار UL/CSA متاح عند الطلب
المتطلبات التشغيلية (السعر لا يشمل جهاز الكمبيوتر؛ يجب شراؤه محلياً)
يُوصى باستخدام جهاز كمبيوتر يعمل بنظام Windows
