نموذج تدريبي لممارسات التخزين البارد، معدات مختبر التبريد، معدات تعليمية، معدات تدريس

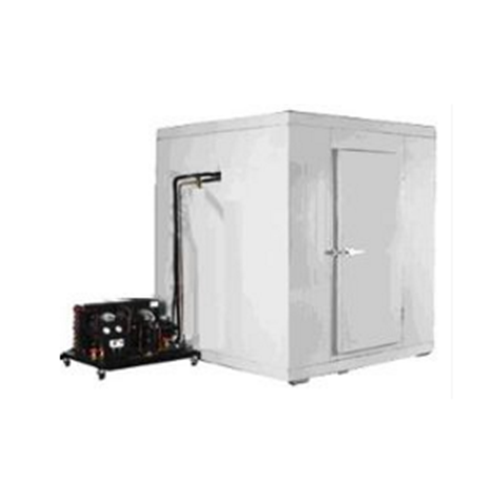

ZM6309 نموذج تدريبي لممارسات التخزين البارد، معدات مختبر التبريد، معدات تعليمية، معدات تدريس
أولاً: نظرة عامة
يُعدّ "جهاز التدريب الشامل لأنظمة التبريد" مناسبًا لتركيب وصيانة المعدات الكهروميكانيكية، وتطبيقات التكنولوجيا الكهروميكانيكية، والتشغيل والتحكم الكهربائي، وتطبيقات التكنولوجيا الكهربائية، والمحركات والأجهزة الكهربائية، ومعدات التبريد وتكييف الهواء في الكليات والمدارس المهنية الثانوية والجامعات. ويشمل التدريب العملي دورات في "معدات آلات التبريد وتكييف الهواء"، و"تركيب وتشغيل وصيانة أجهزة التبريد وتكييف الهواء"، و"أتمتة التبريد وتكييف الهواء"، و"تكنولوجيا وتطبيقات تكييف الهواء"، و"هندسة التبريد وإدارة التشغيل"، و"تكنولوجيا التبريد"، وغيرها من الدورات التدريبية، بالإضافة إلى تحديد وتقييم العاملين من ذوي الخبرة المتوسطة والمتقدمة.
ثانيًا: خصائص الجهاز
1. شمولية عالية: يضم الجهاز مجموعة متكاملة من المعدات الحقيقية، تشمل نظام التبريد، ونظام التحكم الكهربائي، ونظام الأعطال في الثلاجة. النظام حقيقي وكامل، وهيكله واضح ومدمج، ويلبي متطلبات التدريب العملي.
2. سهولة الفهم: يتميز الجهاز بتصميم مفتوح، حيث تُعرض دائرة التحكم ونظام أنابيب التبريد بشكل مباشر، كما يحمل شعارًا، مما يُمكّن الطلاب من التعرف على مختلف الأجهزة بسهولة.
3. تدريب عملي: تم تجهيز الجهاز بجهاز للأعطال، مما يُتيح إمكانية ضبط أعطال التحكم الكهربائي، وهو ما يُساعد على تحديد المهارات وتقييمها.
4. حماية أمان شاملة: مزود بحماية من تسرب الجهد، وحماية من تسرب التيار، وحماية من التيار الزائد، وحماية من الحمل الزائد، وحماية من التأريض، مما يوفر حماية فعالة للأفراد والمعدات.
III. المواصفات الفنية
1. طاقة الإدخال: ثلاثي الأطوار، أربعة أسلاك (أو ثلاثة أطوار، خمسة أسلاك) ~ 380 فولت ± 10%، 50 هرتز
2. بيئة التشغيل: درجة الحرارة من 10 درجات مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)، الارتفاع أقل من 4000 متر
3. قدرة الجهاز: أقل من 7 كيلو فولت أمبير
4. غاز التبريد: R22
5. قدرة التبريد: 5.3 كيلو واط
6. الوزن: 300 كجم
7. الأبعاد (تقريبًا): 100 سم × 100 سم × 220 سم
رابعًا: التكوين الأساسي ووظائف جهاز التدريب
يتكون جهاز التدريب بشكل أساسي من شاشة تحكم، وطاولة تدريب، ووحدة تبريد بالهواء، ووحدة تخزين باردة مُجمّعة، وغيرها.

1. قسم التحكم بالطاقة
مصدر الطاقة المترددة: يوفر طاقة التيار المتردد ثلاثية الأطوار اللازمة لتشغيل لوحة التحكم، والتي يمكن التحكم بها بواسطة مفتاح الطاقة الرئيسي. مزودة بفولتميتر تيار متردد من نوع المؤشر، ويمكن عرض قيمة جهد الشبكة المدخلة من خلال المفتاح.
2. أجهزة القياس
فولتميتر مؤشر: 0 - 450 فولت، دقة 2.5
مقياس ضغط فراغي: 0.1 - 1.5 ميجا باسكال
مقياس ضغط فراغي: 0.1 - 3.5 ميجا باسكال
مقياس حرارة رقمي: مستشعر PT100، نطاق القياس 50 - +150 درجة مئوية
3. لوحة تقييم التحكم الكهربائي لجهاز واحد ومكتبتين
يُطبع مخطط التحكم الكهربائي لمخزن التبريد على اللوحة، وتُوفر نقاط اختبار مقابلة لتسهيل عملية التحليل والقياس على الطلاب.
يُطبع مخطط التحكم الكهربائي لمخزن التبريد على اللوحة، وتُوفر نقاط اختبار مقابلة لتسهيل عملية التحليل والقياس على الطلاب. ٤. لوحة تحكم نظام التبريد (آلة واحدة ومستودعان):
تُطبع على اللوحة مخطط انسيابي لنظام التبريد الفعلي للمخزن البارد، وهي مزودة بجهازَي تحكم في درجة الحرارة (لقياس والتحكم في درجة حرارة المخزن ذي درجة الحرارة العالية والمخزن ذي درجة الحرارة المنخفضة على التوالي)، ومؤقت خاص لإزالة الصقيع عن المخزن البارد (يُستخدم في المخزن ذي درجة الحرارة المنخفضة).
٦. وحدة تبريد مُبرّدة بالهواء:
تحتوي على ضاغطَي تبريد شبه محكمَي الإغلاق، ومكثفَي تبريد بالهواء، وفواصل زيت، ونوافذ رؤية، وخزانات سوائل، وفلاتر تجفيف، وصمامين كهربائيين لتزويد السائل، وصمامين للتمدد الحراري، وصمامات ضغط خلفي (صمام ضبط ضغط التبخر)، وصمام فحص (صمام أحادي الطور)، وخمسة صمامات يدوية، إلخ.
٧. مخزن بارد مُجمّع:
يعتمد هيكل المخزن على تصميم مُجمّع، أبعاده ١٠٠ × ١٠٠ × ٢٢٠ سم (أعلى من ١٠ درجات مئوية)، وله باب واحد. تم نقلها. وهي مجهزة من الداخل بمبرد معلق بالسقف، وسلك تسخين لإزالة الجليد، وما إلى ذلك، ويوجد مخرج مياه خارج غرفة التبريد.
8. طاولة التدريب
طاولة التدريب مصنوعة من مقاطع ألومنيوم، وهي مقاومة للحريق والماء والتآكل، مصنوعة من ألواح عالية الكثافة، ذات هيكل متين ومظهر أنيق. يُستخدم سطح الطاولة لتركيب شاشة التحكم بالطاقة، ويوفر مساحة عمل واسعة ومريحة. كما أنها مزودة بأربع عجلات دوارة لسهولة النقل والتثبيت.
5. مشاريع التدريب العملي
1. فهم نظام التبريد
2. التدريب التشغيلي على نظام التحكم الكهربائي للثلاجة
3. تصحيح أخطاء نظام التبريد وحماية ظروف تشغيله
4. التدريب على الأعطال الكهربائية في غرفة التبريد واختبارها
