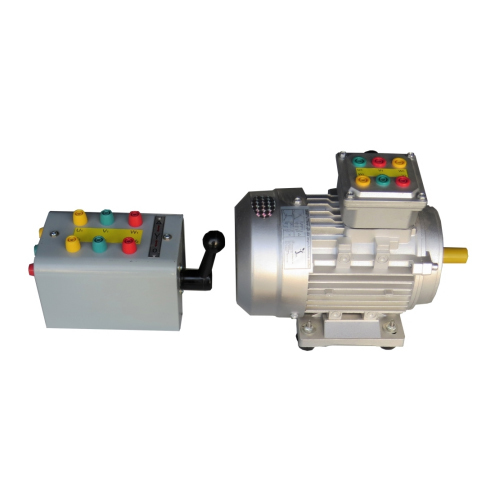

محرك SR6150 ثلاثي الأطوار غير متزامن، معدات تدريب مدرسية، معدات تدريب كهربائي تعليميةأولاً: مقدمة
المحرك غير المتزامن ثلاثي الأطوار هو نوع من المحركات التي تعمل بتيار متردد ثلاثي الأطوار بجهد 380 فولت (فرق الطور 120 درجة).
تكون سرعة دوران دوار المحرك غير المتزامن ثلاثي الأطوار أقل من سرعة دوران المجال المغناطيسي. يولد ملف الدوار قوة دافعة كهربائية وتيارًا نتيجة الحركة النسبية بين المجالين المغناطيسيين، ويتفاعل مع المجال المغناطيسي لتوليد عزم كهرومغناطيسي لتحقيق تحويل الطاقة. يتميز هذا المحرك ببساطة تركيبه، وموثوقية تشغيله، وانخفاض سعره.
يمكن ضبط مفتاح التوصيل النجمي-المثلثي بواسطة المقبض، حيث يكون الترس الأول مفتوحًا، والترس الثاني للتوصيل النجمي، والترس الثالث للتوصيل المثلثي.
ثانيًا: مواصفات الأداء
محرك غير متزامن ثلاثي الأطوار
القدرة المقدرة: 0.37 كيلوواط
السرعة: 1400 دورة في الدقيقة
التردد: 50 هرتز
تيار Y/△: 1.12/1.93 أمبير
الجهد: 380/220 فولت
