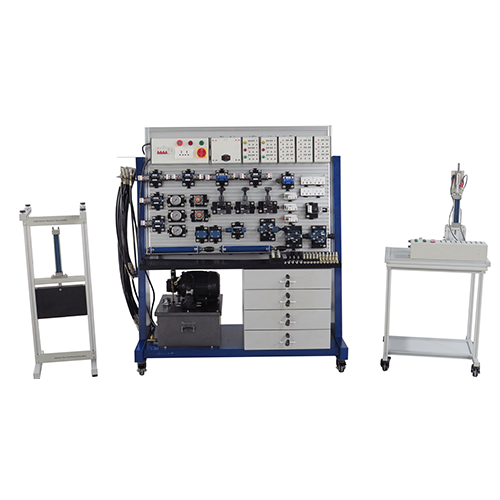

TB-220928-V-202 جهاز التدريب الهيدروليكي الكهربائي المتقدم معدات التدريب الهيدروليكي معدات التدريس معدات التدريب المهني١ نظرة عامة على المنتج
١.١ نظرة عامة
يعتمد جهاز التدريب الهيدروليكي هذا تصميم لوحة تشغيل مفتوحة الهيكل، وفقًا لمتطلبات مناهج التحكم الهوائي والكهربائي والهيدروليكي في الميكاترونيات في الكليات والجامعات، بالإضافة إلى مزايا التحكم بالمرحّل الهوائي والمرحّل الهيدروليكي في المعدات التجريبية. يمكن تركيب مكونات هيدروليكية مختلفة بمرونة على لوحة التشغيل، وجميع الوصلات مزودة بمفاصل سريعة مفتوحة/مغلقة من كلا الطرفين، مما يحل مشكلة تسرب الزيت في الدائرة الهيدروليكية، ويتميز بسهولة الاستخدام والمتانة، ويقلل من الفاقد، ويساهم في الحفاظ على البيئة. يمكن دمج جميع المكونات عشوائيًا لتشكيل نظام هيدروليكي بوظائف محددة، وهو عملي للغاية.
١.٢ الميزات
(١) يتكون الجهاز من هيكل معدني عالي القوة، يتميز بمتانته وجماله. الجزء السفلي مزود بعجلات عالمية لسهولة الحركة؛ ويحتوي على خزانة لتخزين الأدوات والأجهزة، ومحطة هيدروليكية مدمجة في الجزء السفلي من الجهاز؛ وكتل صمامات هيدروليكية مختلفة مثبتة. تعتمد اللوحة الأساسية على تصميم خاص، ويبلغ فاصل الأخدود فيها 25 مم، مما يُسهّل إدخال وإخراج المكونات المختلفة؛ كما أن الجزء العلوي مزود بصناديق تعليق كهربائية متنوعة، مما يجعل الهيكل مدمجًا.
2 معايير الأداء
(1) طاقة الإدخال: 380 فولت تيار متردد
(2) أبعاد منصة الاختبار: 1650 (طول) × 700 (عرض) × 1800 (ارتفاع)
(3) أبعاد لوحة سبائك الألومنيوم: 1200 (طول) × 750 (عرض)
(4) فاصل الأخدود: 25 مم
(5) المواصفات: خزانة: 1
(6) هيكل سطح المكتب: 1
(7) عجلات عالمية: 4
٣.١ وحدة التحكم الكهربائية
صندوق تعليق مفتاح التحكم الرئيسي
مصدر طاقة تيار مستمر ٢٤ فولت
صندوق تعليق المرحل
صندوق تعليق الأزرار
٣.٢ منصة التدريب
٣.٣ المكونات الهيدروليكية
(١) صمام تخفيف الضغط المباشر DBDH6P10B/100
(٢) صمام ملف لولبي رباعي الاتجاهات ثلاثي الوضعيات (E) 4WE6E-6X/ED24
(٣) صمام ملف لولبي رباعي الاتجاهات ثلاثي الوضعيات (G) 4WE6G-6X/ED24
(٤) صمام ملف لولبي رباعي الاتجاهات ثلاثي الوضعيات (H) 4WE6H-6X/ED24
(٥) صمام ملف لولبي رباعي الاتجاهات ثلاثي الوضعيات (J) 4WE6J-6X/ED24
(٦) صمام الشوط 4WMR6D50B
(٧) صمام عكسي كهرومغناطيسي رباعي الاتجاه ثنائي الوضعيات
(٨) صمام التحكم في السرعة 2FRM5-31B/10Q
(9) صمام تخفيف الضغط التجريبي DB10-1-50B/100
(10) صمام تسلسل تجريبي DZ10-1-30B/210M
(11) صمام فحص التحكم الهيدروليكي SV6P2-60B
(12) صمام تخفيض الضغط التجريبي DR10-1-50B/200Y
(13) مفتاح الضغط HED40P15B/100LZ14S
(14) صمام عكسي يدوي 4WMM6D50B
(15) مقياس ضغط الجلسرين
(16) صمام فصل الزيت السريع
(17) صمام ثلاثي، خماسي، وأحادي الاتجاه
(18) أنابيب
(19) محطة مضخة هيدروليكية
(20) أسطوانة هيدروليكية
(21) مستشعر حثي
(22) مستشعر كهروضوئي
(23) سعوي مستشعر
(24) مفتاح حدي
(25) وحدة عكس التمدد
(26) وحدة المعالجة الهيدروليكية
1 أسطوانة دفع
2 مستشعر ثقب
3 صمولة ضبط شوط الختم
4 أسطوانة ختم
5 وحدة تحكم
4 محتوى التجربة:
التجربة 1: دائرة عكس صمام الانعكاس اليدوي
التجربة 2: دائرة عكس صمام الانعكاس الكهرومغناطيسي من النوع H
التجربة 3: دائرة عكس صمام الانعكاس الكهرومغناطيسي من النوع M
التجربة 4: دائرة عكس صمام الانعكاس الكهرومغناطيسي من النوع Y
التجربة 5: دائرة عكس صمام الانعكاس الكهرومغناطيسي من النوع O
التجربة 6: صمام الملف اللولبي ثنائي الوضع رباعي الاتجاهات أحادي النقطة
التجربة 7: كيفية استخدام مرحل الضغط
التجربة 8: مستشعر حثي
التجربة 9: مستشعر كهروضوئي
التجربة 10: مستشعر سعوي
التجربة 11: كيفية التحكم في السرعة عمل الصمام
التجربة ١٢: مبدأ عمل صمام عدم الرجوع للتحكم الهيدروليكي
التجربة ١٣: مبدأ عمل صمام تخفيف الضغط التجريبي
التجربة ١٤: مبدأ عمل صمام تخفيف الضغط المباشر
التجربة ١٥: مبدأ عمل صمام تخفيض الضغط التجريبي
التجربة ١٦: مبدأ عمل صمام التسلسل التجريبي
