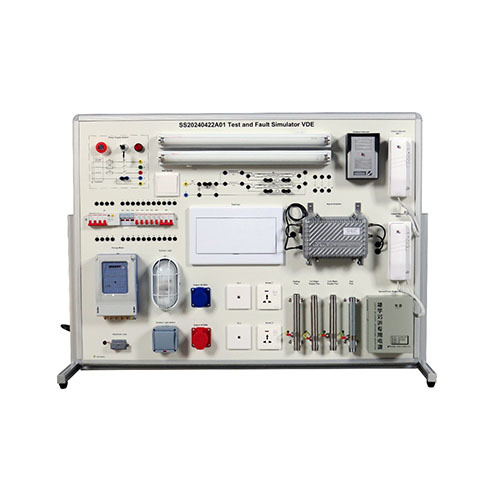

SS20240422A01 جهاز محاكاة الاختبار والأخطاء VDE، مدرب أتمتة المباني، المعدات التعليمية، المعدات التعليمية١. مقدمة عن المنتج
١.١ وصف المنتج
يُعد نظام التدريب "محاكي الاختبار والأعطال VDE" محاكيًا مدمجًا للأنظمة الكهربائية المنزلية النموذجية ذات الدوائر المتنوعة (مثل: الطابق الأول، الطابق الثاني) ومصادر الطاقة المترددة والمستمرة. يمكن استخدام محاكي الأعطال لإعادة إنتاج مصادر الأعطال النموذجية وتحليلها باستخدام معدات الاختبار الصناعية.
يتضمن النموذج صندوق مدخل خدمات سكني كامل مزودًا بالصمامات، وقواطع التيار المتبقي، ومحولات جرس الباب، ومقاييس التيار الكهربائي، بالإضافة إلى مكونات تركيب متنوعة لجهد مصدر الطاقة ونقل الإشارة. ويكتمل النظام بمستهلكات وعدادات ومعدات تعويض محتملة (بما في ذلك تكنولوجيا الاتصالات).
١.٢ ميزات المنتج
١. يتميز المنتج بأداء ممتاز للسلامة الكهربائية، وتتميز بعض مكوناته بتصميم ممتاز مقاوم للماء وموثوقية تأريض ممتازة.
٢. يتميز المنتج بتصميم أنيق وهيكل بسيط.
٣. يعتمد المنتج على إجراءات مقاومة للتآكل، وهو مصنوع من مواد صلبة ومتينة، مما يطيل عمره الافتراضي بشكل كبير.
٤. يحتوي المنتج على وحدات تجريبية غنية، ويمكنه إجراء مهام الاختبار في ظروف متنوعة.
٢. المواصفات الفنية
٢.١ المعلمات الفنية
معلمات مصدر الطاقة: تيار متردد ثلاثي الأطوار ٢٢٠ فولت
قاطع دائرة ديليكسي: ٤ أقطاب؛ ١٦ أمبير؛ مع حماية من التسرب
قلب المصهر: ٣ أمبير
مصدر طاقة الاتصال الداخلي: ١٢ فولت/١٢ واط
مصباح LED مقاوم للانفجار: مصدر إضاءة LED ١٢ واط
القفل الكهربائي: ١٢ فولت
مصباح فلورسنت: ٠.٦ متر؛ ٢٠ واط
ظروف بيئة العمل: درجة حرارة محيطة ١٠-٣٠ درجة مئوية؛ رطوبة نسبية <٧٥٪ (٢٥ درجة مئوية)
٢.٢ الأبعاد والوزن
الأبعاد: ١٦٤٠ مم × ٤٥٠ مم × ١١٠٠ مم
الوزن: <٧٩ كجم
٣. أسماء مكونات المنتج ومقدمة عن وظائفها
٣.١ الهيكل الرئيسي للمنتج
الرقم. الاسم
١. مفتاح إيقاف الطوارئ
٢. مفتاح تشغيل
٣. مصباح مؤشر الطاقة
٤. وصلة نظام TN-S: قابس على شكل حرف U
٥. مفتاح حائطي
٦. قاطع دائرة مع واقي تسرب
٧. فيوز
٨. قواطع دائرة أحادية وثلاثية الأقطاب
٩. عداد طاقة كهربائي
١٠. قفل باب كهربائي
١١. مصباح مقاوم للانفجار
١٢. صندوق محاكاة لضبط الأعطال
١٣. مقبس صناعي أحادي الطور، تيار متردد ٢٢٠ فولت
١٤. مفتاح مقاوم للماء
١٥. مقبس صناعي ثلاثي الطور، تيار متردد ٣٨٠ فولت
١٦. مقبس اتصالات سلكي
١٧. مقبس حائطي ثلاثي الفتحات
١٨. أنبوب تأريض
١٩. مصدر طاقة نظام الاتصال الداخلي
٢٠. مضخم إشارة سلكي
٢١. هاتف
٢٢. جرس باب
٢٣. مصباح فلورسنت
٣.٢ ملحقات المنتج
الرقم. الاسم
١. مقبس صناعي
٢. مقياس متعدد رقمي
٣. تأمين الفيوزات
٤. كابل كهربائي أسود ٤ مم للسلامة
٤. قائمة مكونات المنتج
الرقم. الاسم. الكمية
١. قاطع دائرة (مع واقي تسرب) الحماية) ١
٢ جهاز حماية المصهر ٣
٣ قاطع الدائرة ٦
٤ مفتاح حائط ١
٥ مصباح فلورسنت ٢
٦ وحدة جرس الباب ١
٧ هاتف ٢
٨ عداد كهرباء ١
٩ قفل باب ١
١٠ مصباح مقاوم للانفجار ١
١١ مفتاح مقاوم للماء ١
١٢ مفتاح إيقاف الطوارئ ١
١٣ مفتاح تشغيل ١
١٤ مقبس حائط ٢
١٥ مقبس إشارة سلكي ٢
١٦ مقبس صناعي أحادي الطور بجهد تيار متردد ٢٢٠ فولت ١
١٧ مقبس صناعي ثلاثي الطور بجهد تيار متردد ٣٨٠ فولت ١
١٨ مضخم صوت سلكي ١
١٩ مصدر طاقة إنترفون ١
٢٠ أنابيب تأريض من مواد مختلفة ٤
٢١ مقياس متعدد رقمي ١
٢٢ تأمين المصهر ٣
٢٣ قابس أنثى صناعي ١
٢٤ كابل كهربائي أسود آمن ٤ مم ٢
٥. قائمة تجارب تعليم المنتج (انظر دليل التجربة لمزيد من التفاصيل)
(١) محاكاة عطل قصر الدائرة F١ للدائرة
(٢) محاكاة عطل F٢ للدائرة دائرة مصباح فلورسنت
(3) محاكاة عطل F3 في دائرة مصباح فلورسنت
(4) محاكاة عطل F4 في دائرة مصباح فلورسنت
(5) محاكاة عطل F5 في دائرة مصباح مقاوم للانفجار
(6) محاكاة عطل F6 في دائرة المقبس الخارجي المقاوم للماء
(7) محاكاة عطل F7 في دائرة المقبس الداخلي
(8) محاكاة عطل F8 في دائرة نظام جرس الباب
(9) محاكاة عطل F9 في دائرة المقبس الخارجي المقاوم للماء
(10) توصيل مكثفات مختلفة بالتوازي مع دائرة مصباح فلورسنت لتحسين معامل القدرة لدائرة الحمل
