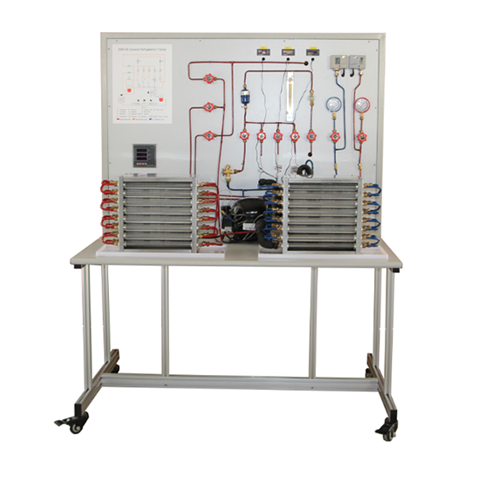

وحدة تدريب على نظام تكييف الهواء المنفصل / نظام التبريد والتدفئة / جهاز تدريب على مكيف الهواء العاكس

ZM6161 وحدة تدريب على نظام تكييف الهواء المنفصل / نظام التبريد والتدفئة / جهاز تدريب على مكيف الهواء العاكس
مقدمة
صُمم هذا الجهاز التدريبي لدراسة دورة ضغط البخار دراسةً معمقة. فهو يُتيح تغيير ظروف التحميل للمكثف والمبخر، واستخدام أجهزة بديلة لتمدد الغاز، والتعامل بنجاح مع حالات التشغيل غير المتوقعة، مثل انسداد تدفق المُبرد أو شحنة غاز خاطئة داخل الدائرة. يُمكن للطلاب التعرف على مخطط ضغط-محتوى حراري للمُبرد وتقييم موازنات الحرارة المُقابلة لمكونات الدورة المختلفة، باستخدام مجموعة الأدوات الصناعية للجهاز.
مُبرد بيئي R410، تأثير التبريد 12000 وحدة حرارية بريطانية/ساعة
أحادي الطور 220-240 فولت، 50 هرتز
وحدة مكثف واحدة ووحدة تحكم عن بُعد واحدة
نافذة رؤية على خطوط السائل والغاز الخارجية
مقياس ضغط عالي ومنخفض، صمام يدوي
لوحة أجهزة وتحكم، مع شاشة عرض رقمية، ومقياس فولت، ومقياس أمبير. مقياس الطاقة، مفتاح التشغيل/الإيقاف، قاطع التسرب الأرضي، قاطع الدائرة المصغر، دائرة الحماية، إلخ.
وحدة مروحة ملف مثبتة على لوحة. وحدة المكثف مثبتة على الأرض أو على الهيكل.
الوحدة مزودة بجميع المواد اللازمة للتركيب.
مزودة بعجلات.

توفير جميع قطع الغيار اللازمة وأدوات التركيب.
صينية تجميع السوائل الأرضية.
حامل خارجي من الألومنيوم (وهو أفضل من الفولاذ) مقاوم للتآكل.
البرنامج التدريبي الثاني: بدء تشغيل المحطة وفحص أجهزة السلامة.
دراسة تشغيل صمام التمدد الحراري.
تحليل سلوك النظام مقابل تغيرات:
- صمام التمدد.
- درجة التسخين الفائق (عند استخدام صمام التمدد الحراري).
- معدل تدفق الهواء عند المكثف و/أو المبخر.
- شحنة غاز التبريد في النظام.
رسم الدورة على مخطط ضغط-محتوى حراري لغاز التبريد.
جمع البيانات وحساب:
- درجة التسخين الفائق لصمام التمدد الحراري.
- موازنات الحرارة الخاصة بالمبخر والمكثف والضاغط.
- معدل تدفق كتلة غاز التبريد.
- الكفاءة المثالية والفعلية.
- كفاءة الضغط الحجمي.
مرفق مع:
دليل التبريد العام باللغة الإنجليزية.
دليل التجارب باللغة الإنجليزية.
