معدات تعليمية وتدريبية لدراسة قوى القص

SR1608 معدات تعليمية وتدريبية لدراسة قوى القص
I. نظرة عامة
صُممت هذه المعدات لتلبية احتياجات أقسام الهندسة الميكانيكية في الجامعات، وهي مخصصة للطلاب المتخصصين في مجالات الميكانيكا النظرية والتطبيقية، والميكانيكا الهندسية، وميكانيكا الأجسام الصلبة، وغيرها من الأقسام ذات الصلة بالميكانيكا.
تُستخدم هذه المعدات لقياس قوى القص عند مقطع معين من العارضة، مما يتيح مقارنة النتائج العملية بالقيم النظرية. وتُستخدم هذه المعدات بالاقتران مع "الإطار القاعدي العام" (Universal Base Frame).

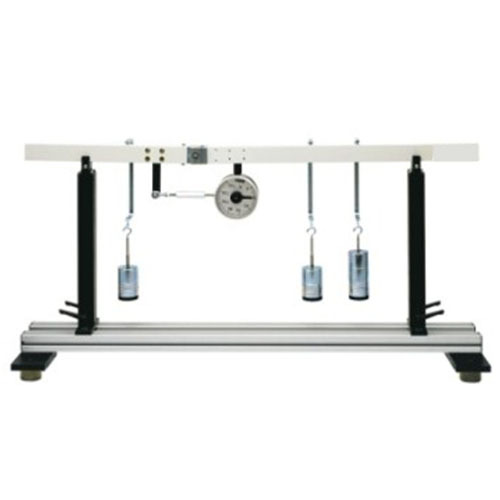

تتكون العارضة من جزأين؛ حيث يحتوي أحدهما على محامل كروية تتحرك على سطح رأسي مستوٍ للجزء الآخر، كما يوجد ميزان زنبركي علوي لقياس قوة القص، وزنبرك سفلي لمقاومة عزم الانحناء. تستند العارضة إلى دعامتين دائريتين، وتتحرك علاقات الأحمال والأوزان على طول العارضة.
يتم توفير دليل التشغيل والتعليمات مع المعدات.
II. التجارب النموذجية
عرض مرئي لقوة القص عند مقطع مقطوع في العارضة
مقارنة النتائج التجريبية بالقيم النظرية

III. البيانات الفنية
الهيكل: ألومنيوم
القاعدة مزودة بقطع مطاطية قابلة للتعديل لضبط الارتفاع.
الوزن الإجمالي أقل من 200 كجم.
بيئة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية، الرطوبة < 85%
دعامات دائرية: 2
نابض (زنبرك): 1
ميزان نابضي: 1
حوامل الأثقال: 3
خلية تحميل ومؤشر قوة بمخرج رقمي (بدلاً من الميزان النابضي)
