HM 162.30 مجموعة من الحواجز اللوحية، أربعة أنواع، معدات تعليمية، معدات تدريب مهني، معدات مختبر ميكانيكا الموائع

١. الوصف
تُعدّ الهدارات ذات القمة الحادة هياكل تحكم تُحدث ارتدادًا مائيًا محددًا. كما تُستخدم غالبًا لتحديد تصريف قناة مفتوحة.

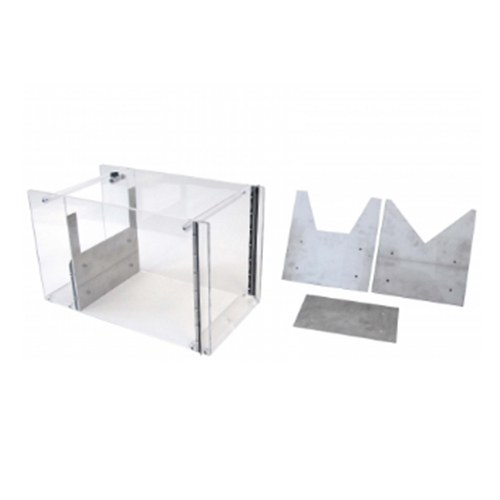

يحتوي دليل HM 162.30 على أربعة أنواع مختلفة من الهدارات اللوحية ذات القمة الحادة. يتم توضيح أساسيات التدفق فوق هذه الهدارات باستخدام الهدار المستطيل المزود بخاصية التهوية الاختيارية. أما الهدارات الأخرى فهي هدارات قياس نموذجية ذات فتحات محددة: فتحة هدار طومسون مثلثة، وفتحة هدار ريبوك مستطيلة، وفتحة هدار سيبوليتي شبه منحرفة.
يتم إدخال الهدار المراد دراسته في إطار، ثم يُثبّت هذا الإطار في القسم التجريبي من دليل HM 162.

٢. المواصفات
٤ سدود حادة القمة لقناة التجارب HM 162
سد مستطيل مع تهوية اختيارية كسد حاد القمة
سد طومسون، وسد سيبوليتي، وسد ريبوك كسدود قياس
ارتفاع متطابق لجميع السدود
سد صفيحي قيد الدراسة مُثبَّت في إطار
إطار شفاف مزود بشفتين جانبيتين مانعتين للتسرب مُثبَّت في القناة
سدود مصنوعة من الفولاذ المقاوم للصدأ
٣. البيانات الفنية
سد طومسون
فتحة سد مثلثة
سد ريبوك
فتحة سد مستطيلة
سد سيبوليتي
فتحة سد شبه منحرفة
