جهاز تدريب أنظمة الطاقة الكهربائية للحماية والأتمتة والترحيل، منضدة عمل للتدريب المهني، منضدة مختبر تعليمي، معدات تدريب كهربائي

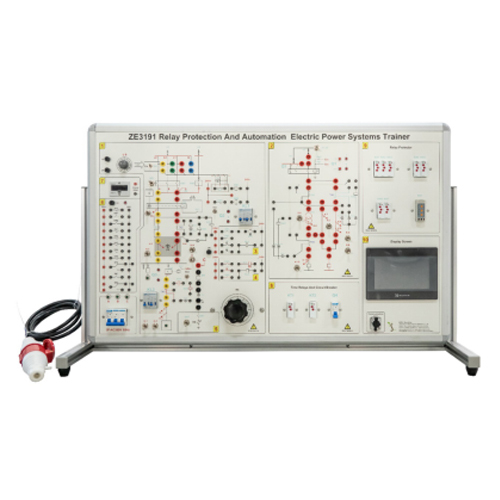

ZE3191 جهاز تدريب أنظمة الطاقة الكهربائية للحماية والأتمتة والترحيل، منضدة عمل للتدريب المهني، منضدة مختبر تعليمي، معدات تدريب كهربائي
١. مقدمة عن الجهاز
١.١ نظرة عامة
في ظل التطور الاقتصادي السريع، يتزايد الطلب على إمدادات طاقة مستقرة. وأثناء تشغيل خطوط إمداد الطاقة في الشبكة الكهربائية، تحدث أعطال غير متوقعة بشكل متكرر. وتتنوع هذه الأعطال، فقد تكون انقطاعات أو أعطالًا مؤقتة ناتجة عن النباتات والحيوانات المحيطة بالشبكة. ولكل عطل حلول مختلفة، واختيار الحل الأمثل يوفر الوقت والمال.
يوفر جهاز التدريب على أنظمة الطاقة الآلية وحماية المرحلات ZE3191 مجموعة متنوعة من التجارب لمحاكاة الأعطال، مما يساعد المستخدمين على فهم خطط الاستجابة للأعطال وحلول الأتمتة المختلفة.
١.٢ المميزات
١. يتميز الجهاز بأداء تأريض ممتاز، مما يضمن سلامة المستخدمين.
٢. يعتمد الجهاز تصميمًا معياريًا، ويمكن عرض وظائفه التجريبية بوضوح من خلال وحدات الجهاز.
3. يتميز الجهاز بتصميم متكامل كهربائياً، حيث يتم توصيل جميع الكابلات الكهربائية بالجزء الخلفي منه، مما يقلل حجمه بشكل كبير ويتيح استخدامه في التجارب في بيئات متنوعة.
4. وحدات التجارب غنية ومتنوعة وشاملة، ويمكن الاعتماد على جهاز واحد لفهم جميع وظائف الحماية المرحلية.
٢. المواصفات الفنية
مصدر الطاقة: تيار متردد ثلاثي الأطوار بخمسة أسلاك، ٣٨٠ فولت
الحجم: ١٠٥ كجم
الوزن: ١٠٨٥ مم × ٥٠٠ مم × ٦٨٠ مم
درجة حرارة التشغيل: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية
الرطوبة النسبية: أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
٣. قائمة المكونات وشرحها بالتفصيل
٣.١ الأجزاء الرئيسية
الرقم
الاسم
١- فيوز (١ أمبير)
٢- مقياس الجهد
٣- فيوز (٢ أمبير)
٤- مؤقت التشغيل
٥- قاطع دائرة ثلاثي الأقطاب
٦- مرحل إشارة النبض
٧- مقاومة قرص قابلة للتعديل
٨- مرحل زمني
٩- قاطع دائرة الفصل الحراري
١٠- منفذ الاتصال
١١- مرحل التيار (يشمل التيار الزائد والتيار المنخفض)
١٢- مرحل الجهد المنخفض
١٣- شاشة لمس

٣.٢ قائمة تكوين الجهاز
الرقم
الاسم
الكمية
المكون ١- شاشة لمس
١
المكون ٢- مرحل التيار الزائد
٥
المكون ٣- مرحل التيار المنخفض
٢
المكون ٤ مرحل انخفاض الجهد 1
المكون 5: مرحل زمني 2
المكون 6: مفتاح هواء أوتوماتيكي 2
المكون 7: قاطع دائرة الفصل الحراري 1
المكون 8: قاطع دائرة ثلاثي الأقطاب 1
المكون 9: مقاومة قرص قابلة للتعديل 1
المكون 10: مؤقت التشغيل 1
المكون 11: مقياس الجهد 1
3.3 الملحقات
الرقم، الاسم، الكمية
1: كابل كهربائي آمن 4 مم، 10
2: خط توصيل جسري على شكل حرف U، 20
3: كابل كهربائي آمن 2 مم، 25
4: كابل 1
5: قرص مضغوط للبرنامج 1
4. قائمة التجارب
التجربة 1: فهم الوظائف الإقليمية لحماية المرحلات وأجهزة تدريب أنظمة الطاقة الآلية.
التجربة 2: توضح التجربة البحثية لإعادة التوصيل التلقائي لمصدر الطاقة الاحتياطي لخطوط إمداد الطاقة.
التجربة 3: توضح التجربة البحثية لحماية خطوط إمداد الطاقة من التيار الأقصى.
التجربة 3: توضح التجربة البحثية لحماية خطوط إمداد الطاقة من التيار الأقصى. تُوضح التجربة 4 تجربة بحثية حول قطع التيار الفوري لخطوط إمداد الطاقة.
تُوضح التجربة 5 تجربة بحثية حول حماية التيار الأقصى لخط إمداد الطاقة الشعاعي أحادي التغذية.
تُوضح التجربة 6 تجربة بحثية حول الحماية التفاضلية الطولية لخطوط إمداد الطاقة.
تُوضح التجربة 7 تجربة بحثية حول الحماية التفاضلية العرضية لخطوط إمداد الطاقة.
تُوضح التجربة 8 تجربة بحثية حول الحماية التفاضلية للمحولات.
تُوضح التجربة 9 تجربة بحثية حول حماية التيار الأقصى لدائرة التبديل التلقائي.
تُوضح التجربة 10 تجربة بحثية حول حماية دائرة الفصل الحراري التلقائي من الحمل الزائد.
تُوضح التجربة 11 تجربة بحثية حول إعادة التوصيل التلقائي لخطوط إمداد الطاقة.
تُوضح التجربة 12 تجربة برمجية داعمة لحماية المرحلات وتدريب نظام الطاقة الآلي.
