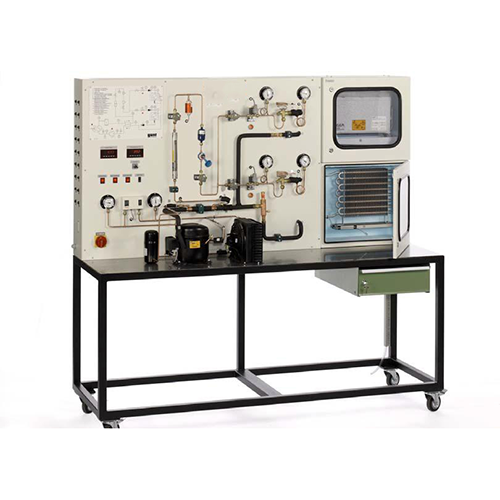

ZM6150 نظام تبريد مع غرفة تبريد وتجميد، معدات تعليمية، معدات مختبر التبريد، معدات تدريس
* نظام تبريد بضغطَي تبخير مختلفين
* محاكاة 18 عطلاً
الوصف الفني: يتطلب تحديد الأعطال في أنظمة التبريد معرفة شاملة، تشمل تصميم كل مكون ووظيفته. يساعد هذا النظام على اكتساب هذه المعرفة. تُعرض مكونات دائرة التبريد، التي تضم حجرتي التبريد والتجميد، بشكل واضح في جهاز التدريب. تُمكّن الصمامات اللولبية من تشغيل المبخرين في الحجرتين بشكل منفرد أو متوازي. الدائرة مزودة بمفتاح ضغط مُدمج لجانبي الضخ والسحب للضاغط. تحتوي حجرة التبريد على وحدة تحكم في ضغط التبخير، ويجري دراسة تأثيرها على العملية برمتها. يُستخدم مبادل حراري داخلي في مدخل المبخرين لتبريد المُبرّد بشكل فائق لزيادة كفاءة العملية، بينما يتم تسخين غاز السحب بشكل فائق في الوقت نفسه. يتوفر سخان كهربائي لإزالة الصقيع من حجرة التجميد. محاكاة 18 عطلاً مختلفاً، على سبيل المثال: يُوفّر الجهاز إمكانية اكتشاف أعطال صمامات الملف اللولبي أو المرحلات. ويُقدّم مخطط العملية في جهاز التدريب نظرة عامة سريعة. تُشير مصابيح الإشارة في مخطط العملية إلى حالة تشغيل المكونات المُختارة. تُسجّل الحساسات القيم المقاسة ذات الصلة، ويمكن قراءتها على شاشات رقمية. كما يُمكن أيضًا نقل هذه القيم مباشرةً إلى جهاز كمبيوتر عبر منفذ USB. يتضمن الجهاز برنامجًا لجمع البيانات. بالإضافة إلى ذلك، تُعرض أهم الضغوط باستخدام مقاييس الضغط مباشرةً على جهاز التدريب. يُتيح البرنامج تمثيل العملية الدورية في مخطط لوغاريتم الضغط-المحتوى الحراري. تُوضّح المواد التعليمية المُهيكلة جيدًا الأساسيات وتُقدّم دليلًا مُفصّلًا خطوة بخطوة خلال التجارب.
... أهداف التعلم / التجارب
- تصميم ومكونات نظام تبريد بمبخرين
- المكونات ووظائفها
* الضاغط، المكثف، المبخر
* صمام التمدد الحراري
* منظم ضغط التبخر
* مفتاح الضغط
* سخان إزالة الصقيع الكهربائي
- الديناميكا الحرارية لدورة التبريد
* تأثير التبريد الفائق للمبرد
* تمثيل الدورة الديناميكية الحرارية
في مخطط لوغاريتم الضغط-المحتوى الحراري
* تحديد المتغيرات المميزة الهامة
* معامل الأداء
* سعة التبريد
* شغل الضاغط
- تشخيص أعطال مكونات نظام التبريد

المواصفات
[1] دراسة نظام تبريد مزود بغرفتي تبريد وتجميد
[2] دائرة تبريد تتضمن ضاغطًا ومكثفًا
ومبخرين مزودين بصمام تمدد حراري وجهاز تحكم في ضغط التبخر
[3] غرفة تجميد معزولة مزودة بمروحة وسخان كهربائي لإزالة الصقيع
[4] غرفة تبريد معزولة مزودة بجهاز تحكم في ضغط التبخر
[5] مبادل حراري لتبريد المبرد الفائق
[6] تشغيل الغرف بشكل فردي أو متوازي عبر صمامات لولبية
[7] محاكاة 18 عطلًا
[8] برنامج لجمع البيانات عبر منفذ USB على نظامي التشغيل Windows Vista أو Windows 7
[9] المبرد R134a، خالٍ من مركبات الكلوروفلوروكربون
البيانات الفنية
الضاغط
- استهلاك الطاقة: 491 واط عند 5/40 درجة مئوية
- قدرة التبريد: 1104 واط عند 5/40 درجة مئوية
المكثف مزود بمروحة
- معدل تدفق الهواء الحجمي: 290 م³/ساعة
- مساحة النقل: 1.5 م²
حجرة التبريد
- مساحة نقل المبخر: 1.06 م²
حجرة التجميد
- مساحة نقل المبخر: 2.42 م²
- معدل تدفق الهواء الحجمي، المروحة: 135 م³/ساعة
- سخان إزالة الصقيع الكهربائي: حوالي 150 واط
منظم ضغط التبخير: 0...5.5 بار
نطاقات القياس
- درجة الحرارة: 12 × -50...120 درجة مئوية
- الضغط: 1 × -1...15 بار، 3 × -1...9 بار، 3 × -1...24 بار
- الطاقة: 0...1125 واط
- معدل التدفق: 1.5...23.5 لتر/ساعة
الأبعاد والوزن
الطول × العرض × الارتفاع: 2000 × 670 × 1900 مم
الوزن: حوالي ٢١٠ كجم
متطلبات التشغيل
٢٣٠ فولت، ٥٠/٦٠ هرتز، أحادي الطور أو ١٢٠ فولت، ٦٠ هرتز/CSA، أحادي الطور
محتويات العبوة
جهاز تدريب واحد
قرص مضغوط واحد للبرنامج + كابل USB
مجموعة واحدة من المواد التعليمية
