معدات تدريب على مبادئ التبريد، معدات تدريب على التبريد، معدات تعليمية مدرسية

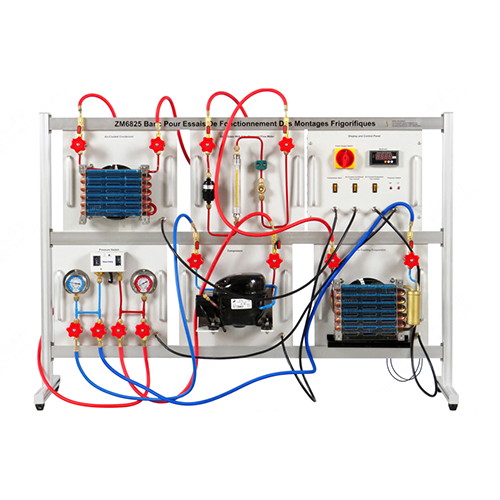

ZM6825 معدات تدريب على مبادئ التبريد، معدات تدريب على التبريد، معدات تعليمية مدرسية
١. مقدمة عن المنتج
١.١ وصف المنتج
هذه الدورة التدريبية متخصصة لطلاب هندسة الطاقة الحرارية والطاقة الكهربائية. تهدف إلى تعريف الطلاب بشكل منهجي بمبادئ التبريد وأجهزة التبريد، لتمكينهم من فهم تركيب وخصائص وطرق الحساب الحراري لدورات التبريد المختلفة. يركز الشرح الرئيسي على التبريد بضغط البخار. يتضمن الجزء النظري تحليلًا نظريًا، بينما يركز الجزء العملي على بنية وخصائص وحسابات اختيار معدات التبريد المختلفة، مما يرسخ الأساس للطلاب لمتابعة دراسة دورات تخصصية أخرى.
١.٢ مميزات المنتج
تعتمد منصة التدريب على هيكل إطار من سبائك الألومنيوم، يتميز بالبساطة والمتانة. مع ضمان قوة الجهاز الإجمالية، تم تقليل وزنه الإجمالي. تم تركيب قواعد حماية في الأسفل.
يتمتع الجهاز بنظام حماية أمان متطور. يتم التحكم في مصدر طاقة النظام بواسطة قاطع دائرة تسرب لحماية الضاغط والنظام؛ كما تم توفير زر إيقاف طارئ وإجراءات حماية تأريض موثوقة في دائرة التحكم الكهربائية لضمان سلامة الجهاز والعاملين.
يتمتع الجهاز بنظام حماية أمان متطور. ٢. المواصفات الفنية
٢.١ المعايير الفنية
طاقة الإدخال: تيار متردد أحادي الطور ثلاثي الأسلاك ٢٢٠ فولت ±١٠٪ ٥٠ هرتز؛
ظروف التشغيل: درجة حرارة محيطة من ١٠ إلى ٣٠ درجة مئوية، رطوبة نسبية أقل من ٧٥٪ (عند ٢٥ درجة مئوية)؛
٢.٢ الأبعاد والوزن
الأبعاد: ١٣٣٥ مم × ٤١٠ مم × ٩٤٥ مم
الوزن: أقل من ١٠٠ كجم

3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي للمنتج
الرقم    الاسم    الكمية
1    جزء الوحدة    6
2    الإطار    1
3.2 أجزاء وحدة المنتج
الرقم    الاسم    الكمية
1    زجاج الرؤية مع فلتر/مجفف ومقياس تدفق    1
2    مفتاح الضغط    1
3    مكثف تبريد هوائي    1
4    الضاغط    1
5    لوحة العرض والتحكم    1
6    مبخر تبريد هوائي    1
3.3 قائمة تكوين المنتج
الرقم    الاسم    الكمية
1    خرطوم مملوء بالفلور R134A أزرق 1.8 متر مزدوج بوصة بخيط ثنائي النقاط ١
٢ خرطوم مملوء بالفلور R134A أحمر بطول ١٫٨ متر، سن مزدوج بقطر بوصة واحدة، سن ثنائي النقاط ١
٣ خرطوم مملوء بالفلور R134A أزرق بطول ١٫٢ متر، سن مزدوج بقطر بوصة واحدة، سن ثنائي النقاط ١
٤ خرطوم مملوء بالفلور R134A أحمر بطول ١٫٢ متر، سن مزدوج بقطر بوصة واحدة، سن ثنائي النقاط ٣
٥ صمام كروي لنقل غاز التبريد مملوء بالفلور، سن ثنائي النقاط بقطر بوصة واحدة إلى سن ثنائي النقاط بقطر بوصة واحدة، مزود بمفتاح ٦
٤. قائمة تجارب تعليم المنتج (انظر دليل التجارب لمزيد من التفاصيل)
(١) اختبار تشغيل معدات التبريد
(٢) طريقة جمع بيانات قدرة الضاغط، ومقياس الضغط العالي والمنخفض
(٣) العوامل المؤثرة على أداء نظام التبريد
