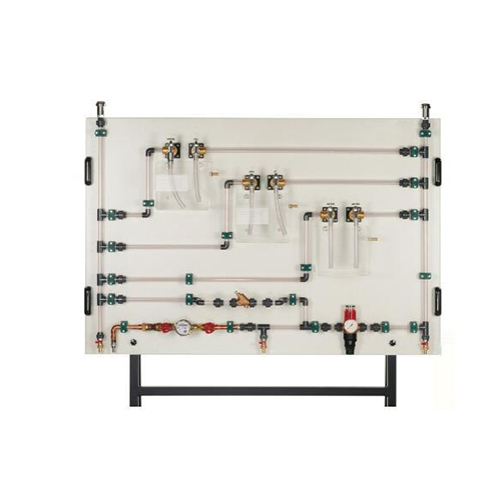

ST330 معدات التدريب على حماية مياه الشرب، معدات تعليمية، معدات التدريب المهني، معدات مختبر ميكانيكا الموائع

١. الوصف
نظام أنابيب مفتوح يحاكي تركيبًا منزليًا لمياه الشرب بأربعة مستويات مختلفة، مُثبّت على لوحة جهاز التدريب. تمثل هذه المستويات القبو (مستوى توصيل مياه الشرب) وثلاثة طوابق. يُمكن محاكاة انكسار الأنابيب أو انخفاض الضغط. خلال هذه العملية، يُمكن ملاحظة عودة المياه الملوثة إلى أنبوب مياه الشرب.
٢. المواصفات
محاكاة ثلاثة طوابق وقبو منزل
أجهزة لمنع عودة المياه الملوثة إلى أنبوب مياه الشرب
المحاكاة الممكنة: انكسار الأنابيب، انخفاض الضغط
نظام أنابيب مصنوع من مادة شفافة
مخرجان رأسيان مزودان بفتحة تهوية
ستة صمامات مخرج مزودة بوصلات خراطيم
ثلاثة خزانات مياه شفافة
فاصل أنابيب، مانع ارتداد، وفتحة تهوية للمخرج الرأسي كأجهزة أمان
عداد مياه في أنبوب التغذية

3. البيانات الفنية
2 صمام منع ارتداد: DN 20
1 فاصل أنابيب: DN 20
2 فتحات تهوية للأنابيب الصاعدة: DN 20
1 فتحة تهوية لأنبوب التدفق مع صمام منع ارتداد: DN 20
1 فتحة تهوية لأنبوب التدفق بدون صمام منع ارتداد: DN 20
2 سدادات إحكام: DN 20
2 قسم أنابيب: DN 20
3 خزانات من البلكسي جلاس: 6.5 لتر
الأبعاد والوزن
الطول × العرض × الارتفاع: 1650 × 200 × 1100 مم (لوحة)
الوزن: حوالي 45 كجم (لوحة)
متطلبات التشغيل
توصيل الماء البارد: 1.5 بار
