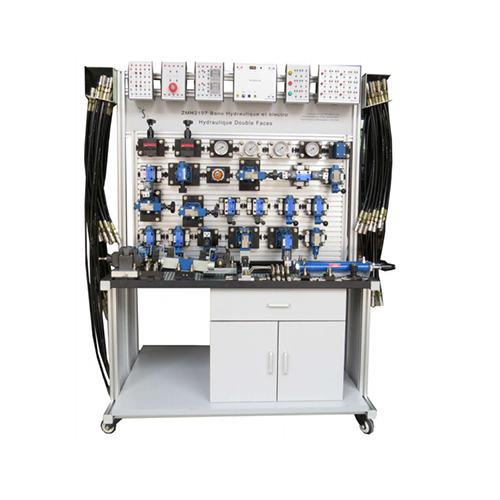

جهاز تدريب هيدروليكي متناسب، طاولة عمل تدريب هيدروليكية، معدات تعليمية، معدات تدريب مهني

ZMH1112 جهاز تدريب هيدروليكي متناسب، طاولة عمل تدريب هيدروليكية، معدات تعليمية، معدات تدريب مهني
التسميات والبيانات الفنية:
- مجموعة من المعدات التعليمية لدراسة أساسيات الهيدروليك، والهيدروليكا الكهربائية، والهيدروليكا التناسبية، والتنظيم الهيدروليكي.
- محطة عمل متنقلة ثنائية الجوانب تسمح بتجميع وتشغيل المكونات الفردية دون استخدام أدوات (المكونات مزودة بنظام تجميع سريع).
- يجب أن تكون محطة العمل مجهزة بما يلي:
- عربة متنقلة واحدة بعجلات بأبعاد ±10:
· الطول 1540 مم،
· الارتفاع 1760 مم،
· العمق الأدنى 770 مم
- لوح مزدوج الجوانب لسهولة تثبيت المكونات ذات الأبعاد
· الطول 1080 مم،
· العمق الأدنى 680 مم
- لوحة أمامية مزدوجة الجوانب لإدخال المكونات الكهربائية
- خزانة ثابتة عدد 2 بثلاثة أدراج على الأقل
- صينية تنقيط زيت مطاطي عدد 2
- دليل كابل واحد
- حامل خرطوم واحد

مجموعة معدات لدراسة الهيدروليك والهيدروليكا الكهربائية
- صمام يدوي رباعي الاتجاه مع رجوع زنبركي
- صمام يدوي رباعي الاتجاه مع مركز Y
- موزع يدوي رباعي الاتجاه مع مركز مغلق
- صمام فحص
- صمام فحص تجريبي
- صمام تخفيف ضغط مباشر
- مقيد تدفق ثنائي الاتجاه
- مقيد تدفق أحادي الاتجاه
- أسطوانتان مزدوجتا المفعول، قطر المكبس 25 مم، قطر القضيب 16 مم كحد أقصى، وشوط 200 مم كحد أدنى
- طقم تركيب للأسطوانة
- محرك هيدروليكي بتصريف عزم دوران 60 نيوتن متر
- وزن الحمولة 15 كجم كحد أقصى، مع تركيب مُصمم للأسطوانة مُجمّع في شبكة لأغراض السلامة
- مُراكم غشاء هيدروليكي مع غشاء قفل - 3 مقاييس ضغط مع وصلة سريعة ونطاق ضغط حمام الجلسرين من 0 إلى 100 بار
- موزعان على شكل حرف T مع وصلة سريعة
- صمام إغلاق واحد
- وحدة من 3 مرحلات كهربائية (ملامسات 3NO-3NC لكل مرحل، ملف 24 فولت تيار مستمر)
- وحدة من 3 أزرار ضغط كهربائية
- وحدة من مرحلين مؤقتين (ملامسات 2NO-2NC)
- صمامان تحكم اتجاهيان أحاديا الاستقرار 4/2، يعملان بالكهرباء (ملف 24 فولت تيار مستمر مع مؤشر إثارة)
- صمام بكرة 4/3 مغلق المركز، يتم التحكم فيه كهربائيًا (ملف 24 فولت تيار مستمر مع مؤشر إثارة)
- مفتاح ضغط إلكتروني واحد
- مفتاحان إلكترونيان للقرب
مجموعة من الملحقات
- 10 خراطيم مع وصلات سريعة، 600 مم
- 6 خراطيم مع وصلات سريعة، 1000 مم مم
- 4 خراطيم مع وصلات سريعة، 1500 مم
- مجموعة من كابلات السلامة المخبرية بقطر 4 مم (لون أحمر وأزرق) تتكون من 80 كابلًا على الأقل
- وحدة إمداد طاقة لإطار التركيب: 220 فولت تيار متردد - 24 فولت تيار مستمر / 10 أمبير كحد أقصى، محمية من قصر الدائرة.
وحدة الطاقة الهيدروليكية
- وحدة تحكم مع قاطع دائرة متكامل وإيقاف طوارئ
- محرك تيار متردد أحادي الطور
- الجهد المقدر: 230 فولت/50 هرتز
- الطاقة المقدرة: 1 كيلو واط كحد أدنى
- موصل بمضختين مزدوجتين (مضخة تروس أو مضخة ريشة)
- معدل تدفق كل مضخة: 3.5 لتر/دقيقة كحد أدنى
- ضغط 50 بار كحد أدنى
- سعة الخزان: 40 لترًا كحد أدنى مع فلتر قناة إرجاع.
