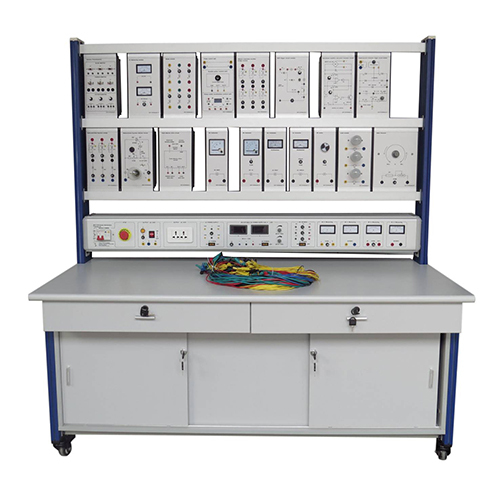

طاولة تدريب إلكترونيات الطاقة ZE3115S، معدات تعليمية مدرسية، طاولة تدريب مهني، معدات تدريب كهربائيأولاً: المنتج
1.1 نظرة عامة
يتضمن جهاز التدريب هذا دائرة تقويم إلكترونيات الطاقة الأساسية، ومولد نبضات، ووحدات تحكم، ومحركات، وأحمال خفيفة، وغيرها من عناصر التحكم. من خلال التجارب العملية، يمكن التعرف على خصائص أجهزة التقويم الإلكترونية، والتحكم بالنبضات، وغيرها، وإتقان مبدأ التحكم فيها وطريقة التحكم، واكتساب المعارف والمهارات اللازمة. يناسب هذا الجهاز الكليات المهنية العليا، والمدارس المهنية الثانوية، واختبارات التدريب المهني والمهارات ذات الصلة.
1.2 الميزات
(1) طاولة التدريب مصنوعة من هيكل إطار من الألومنيوم، مع تركيب متكامل لأجهزة القياس ومصدر الطاقة العملي. تعتمد الدائرة العملية والجهاز على صناديق تعليق، مما يجعل كل وحدة مرنة وسهلة الاستخدام ومقاومة للتلف.
(2) الدائرة التجريبية والأجهزة مُجهزة بالكامل ويمكن استخدامها معًا لتغطية محتوى التدريب العملي لمختلف المواضيع.
(3) منصة التدريب مزودة بنظام حماية أمان متطور.
٢. مواصفات الجهاز
(١) مدخل الطاقة: نظام ثنائي الطور ثلاثي الأسلاك، ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز.
(٢) الأبعاد الخارجية: ١٦٠٠ مم × ٨٠٠ مم × ١٣٠٠ مم.
(٣) قدرة الجهاز: أقل من ١.٥ كيلو فولت أمبير.
(٤) الوزن: أقل من ١٥٠ كجم.
(٥) ظروف التشغيل: درجة الحرارة من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، الرطوبة النسبية أقل من ٨٥٪ (عند ٢٥ درجة مئوية).
٣. مكونات المنتج
٣.١ صندوق الطاقة
لوحة التحكم بالطاقة مصنوعة من ألواح معدنية من سبائك الألومنيوم، بتصميم صندوق مغلق، ومثبتة على إطار التثبيت السفلي.
(١) مدخل طاقة ثنائي الطور ثلاثي الأسلاك، يتم التحكم به بواسطة قاطع دائرة التسرب، مع زر إيقاف طارئ، حيث يؤدي الضغط على زر الإيقاف الطارئ إلى قطع التيار الكهربائي في حالات الطوارئ.
(٢) يقوم كل من الفولتميتر والأميتر بإخراج البيانات.
(3) مزود بمؤشر طاقة، ومقبس إخراج طاقة، ومنافذ إخراج طاقة آمنة.
(4) مزود بمصدر طاقة تيار متردد مدمج، مع وظيفة حماية من قصر الدائرة.
(5) مزود بمصدر طاقة تيار مستمر قابل للتعديل من 0 إلى 30 فولت، ومصدر طاقة تيار مستمر بجهد ثابت، ومصدر طاقة تيار متردد بجهد منخفض مع مخارج جهد متعددة، ووظيفة حماية من قصر الدائرة.
3.2 طاولة عمل تدريبية
تستند طاولة العمل التدريبية على عمود من الألومنيوم، ويمكن تحريكها وتثبيتها بسهولة بفضل فراملها السفلية. سطح الطاولة مصنوع من لوح قاعدة عالي الكثافة بسماكة 25 مم، وسطحه معالج بألواح مقاومة للحريق ومقاومة للحرارة والضغط العاليين، ويحتوي على درجين من النوع ذي الثلاثة موجهات، وخزانتين سفليتين من النوع ذي الأبواب المنزلقة، مما يمنحها هيكلاً متيناً وجميلاً وأنيقاً.
3.3 صناديق التعليق المجهزة
(1) صندوق تعليق مفتاح ومقياس جهد (ZE3115S-Module-1) قطعة واحدة
(2) صندوق تعليق وحدة التحكم بالنبضات (ZE3115S-Module-2) قطعة واحدة
(3) صندوق تعليق دائرة محرك المؤثر الميداني (ZE3115S-Module-3) قطعة واحدة
(4) صندوق تعليق وحدة مقوم السيليكون المتحكم به (ZE3115S-Module-4) قطعة واحدة
(5) صندوق تعليق دائرة خافت الإضاءة ثنائي الاتجاه (ZE3115S-Module-5) قطعة واحدة
(6) صندوق تعليق الحمل (ZE3115S-Module-6) قطعة واحدة
(7) صندوق تعليق وحدة جسر الثايرستور شبه المتحكم به (ZE3115S-Module-7) قطعة واحدة
(8) صندوق تعليق وحدة دائرة تشغيل الثايرستور (ZE3115S-Module-8) قطعة واحدة قطعة واحدة
(9) علبة تعليق وحدة دائرة تشغيل الترانزستور أحادي الوصلة (ZE3115S-Module-9)
(10) علبة تعليق مقاومة متغيرة منزلقة (ZE3115S-Module-10)
(11) علبة تعليق وحدة الثنائيات 1 (ZE3115S-Module-11)
(12) علبة تعليق مقياس الجهد والتيار (ZE3115S-Module-12)
(13) دائرة مكبر العمليات، ترانزستور الطاقة. صندوق تعليق (ZE3115S-Module-13) قطعة واحدة
(14) صندوق تعليق فولتميتر التيار المستمر (ZE3115S-Module-14) قطعة واحدة
(15) صندوق تعليق مقياس تيار التيار المستمر (ZE3115S-Module-15) قطعة واحدة
(16) صندوق تعليق فولتميتر التيار المتردد (ZE3115S-Module-16) قطعة واحدة
(17) صندوق تعليق أميتر التيار المتردد (ZE3115S-Module-17) قطعة واحدة
(18) صندوق تعليق محرك التيار المستمر (ZE3115S-Module-18) قطعة واحدة
4 تجارب قابلة للتنفيذ
4.1 تجربة دائرة تشغيل الثايرستور.
(1) تجربة دائرة التحكم بالسيليكون باستخدام تشغيل جهد التيار المستمر.
(2) تجربة دائرة التحكم باستخدام ترانزستور أحادي الوصلة.
(3) تجربة تشغيل دائرة التحكم بالسيليكون باستخدام وحدة تحكم بنبضتين.
4.2 تجربة تنظيم سرعة محرك التيار المستمر.
(1) تجربة تنظيم سرعة دائرة تشغيل أنبوب تأثير المجال باستخدام إشارة جهد مستمر.
(2) تجربة تنظيم سرعة دائرة تشغيل أنبوب تأثير المجال باستخدام إشارة تعديل عرض النبضة.
