صندوق تدريب PLC SR6117، مقعد تدريب مدرسي، معدات مختبر مدرسي، معدات تدريب كهربائية تعليميةوصف المنتج
1. معلمات الأداء
(1) طاقة الإدخال: نظام أحادي الطور ثلاثي الأسلاك، 220 فولت ± 10%، 50 هرتز
(2) الأبعاد: 297 مم × 310 مم × 80 مم
(3) سعة الجهاز بالكامل: أقل من 100 فولت أمبير
(4) الوزن: أقل من 100 كجم
(5) ظروف التشغيل: درجة حرارة محيطة -10 درجات مئوية إلى +40 درجة مئوية، رطوبة نسبية أقل من 85% (25 درجة مئوية)
2. مقدمة عن النظام
يتضمن جهاز التدريب هذا وحدة تحكم منطقية قابلة للبرمجة من سيمنز 300، ووحدة محاكاة تدريب، وعناصر تحكم أخرى. من خلال التجارب ذات الصلة، يمكنك التعرف على أساسيات استخدام وبرمجة وحدة التحكم المنطقية القابلة للبرمجة S7-300، واستخدام برامج البرمجة، وغيرها. سيُنمي هذا النظام معارف ومهارات الطلاب، مما يجعله مناسبًا للتدريس وتقييم مهارات التدريب في التخصصات ذات الصلة.
(1) استخدام صندوق تعليق وحدة معيارية قياسي، وتركيب وحدة تحكم منطقية قابلة للبرمجة مدمجة.
(2) يتم توصيل جميع أطراف الإدخال والإخراج لوحدة PLC إلى اللوحة عبر طرف النقل، ويُستخدم خط اختبار K2 للتوصيل.
(3) تستخدم وحدة PLC معالج Siemens SIMATIC S7-300، ووحدة المعالجة المركزية 314C-2PN/DP المدمجة، مع ذاكرة عمل بسعة 192 كيلوبايت، و24 DI/16 DO، و4 AI، و2 AO، و1 Pt100، و4 عدادات عالية السرعة (60 كيلو هرتز)، والواجهة الأولى MPI/DP بسرعة 12 ميجابت/ثانية، والواجهة الثانية Ethernet PROFINET، مع مفتاح ثنائي المنفذ، ومصدر طاقة مدمج 24 فولت تيار مستمر، يتطلب موصلًا أماميًا (2 × 40 سنًا) وبطاقة تخزين صغيرة.
(4) يمكن لطرف إدخال PLC محاكاة حالة الإدخال الرقمي من خلال تشغيل المفتاح.
(5) تشير مصابيح LED إلى حالة الإدخال والإخراج.

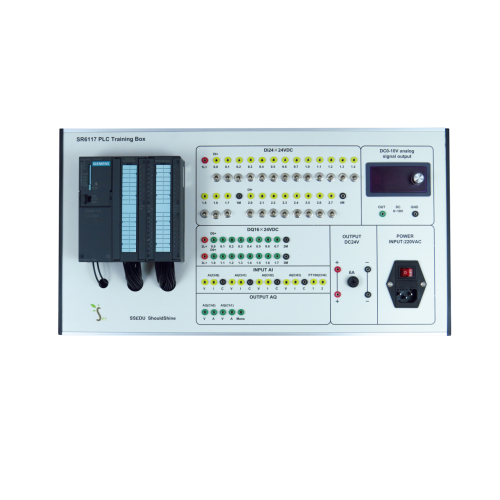

٣. مكونات المنتج
١: وحدة معالجة مركزية Siemens plc-300
٢: مدخل إشارة رقمية PLC
٣: مخرج إشارة تناظرية تيار مستمر من ٠ إلى ١٠ فولت
٤: مخرج إشارة رقمية PLC
٥: مخرج ٢٤ فولت
٦: مدخل طاقة تيار متردد ٢٢٠ فولت
٧: مدخل إشارة تناظرية PLC
٦: مخرج إشارة تناظرية PLC
٤. الأجهزة الداعمة
