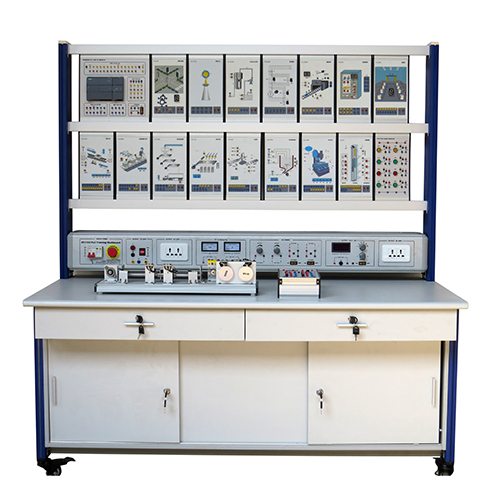

ZE4118 - طاولة تدريب تعليمية لنظام التحكم المنطقي القابل للبرمجة (PLC) - معدات تدريب مهني ومختبر تعليمي1 نظرة عامة على المنتج
1.1 نبذة عامة
تُعد تقنية التحكم المنطقي القابل للبرمجة (PLC) تقنية حديثة في المجال الصناعي. يشتمل هذا النظام التدريبي على وحدات تدريب PLC من نوع Siemens S7-1200، وصندوق طاقة، وطاولة تدريب، ويهدف إلى تنمية المهارات العملية والقدرة على البرمجة لدى الطلاب. وهو مناسب للاستخدام في الجامعات والكليات والمعاهد الفنية (كما يمكن توفيره بأنظمة PLC أخرى مثل Omron أو Mitsubishi أو Allen-Bradley وغيرها).
1.2 الخصائص
(1) تعتمد طاولة التدريب هيكلاً من أعمدة الألومنيوم الصناعية، وتتضمن صندوقاً للقياسات وصندوقاً للطاقة لاختبار وقياس المعايير الفنية؛ وتتميز بسهولة الاستخدام والمتانة العالية.
(2) مجهزة بمكونات تتيح للطلاب إجراء عمليات التركيب والربط وإنجاز العديد من المهام التدريبية.
(3) تتمتع طاولة التدريب بنظام أمان عالٍ.
(4) مزودة بأربع عجلات في القاعدة (اثنتان منها مزودتان بقفل)، مما يسهل تحريكها وتثبيتها في مكانها.
(5) تحتوي على خزانة سفلية مزودة بقفل، مما يتيح للطلاب تخزين الأدوات بداخلها.
(6) يتميز الهيكل بالمرونة، حيث يمكن فكه وتركيبه بسهولة.
2 المعايير الفنية
(1) طاقة الدخل: أحادية الطور، ثلاثة أسلاك، 220 فولت ±10%، 50 هرتز.
(2) الأبعاد: 1600 مم × 800 مم × 1780 مم.
(3) القدرة الإجمالية: أقل من 2.0 كيلوفولت أمبير (KVA).
(4) الوزن: أقل من 200 كجم.
(5) بيئة العمل: رطوبة أقل من 85%.
3 مكونات المنتج
3.1 لوحة التحكم في الطاقة
تستخدم لوحة التحكم في الطاقة هيكلاً من الألومنيوم ولوحة معدنية، وتتميز بتصميم صندوقي مغلق بالكامل.
3.2 طاولة التدريب
تعتمد طاولة التدريب هيكلاً من الألومنيوم. وهي مزودة بأربع عجلات شاملة الحركة في القاعدة، اثنتان منها تحتويان على مكابح (أقفال)، مما يسهل تحريك الجهاز أو تثبيته. سطح الطاولة مصنوع من مادة أساسية عالية الكثافة بسماكة 25 مم، ومعالج بتقنيات مقاومة للحرارة والضغط العالي ومقاومة للحريق. كما أنها مجهزة بثلاثة أدراج تعمل بنظام السكك الدليلية وخزانتين بنظام الدفع والسحب. يتميز الهيكل بالمتانة والموثوقية والمظهر الجذاب.
3.3 لوحة التحكم في الطاقة
(1) دخل طاقة أحادي الطور (ثلاثة أسلاك)، محمي بواسطة قاطع تيار للتسرب الأرضي، ومزود بزر إيقاف للطوارئ لقطع التيار الكهربائي في الحالات الطارئة. (2) مجهزة بمولد إشارة (0-10 فولت و4-20 مللي أمبير)، بالإضافة إلى مقياس للتيار ومقياس للجهد كمؤشرات للمخرجات.
(3) مجهزة بمؤشر ضوئي، ومقبس طاقة أوروبي للمخرجات، ومقابس مخرجات آمنة.
(4) توفر مخرج تيار متردد (AC) بجهد 220 فولت، وطاقة تيار مستمر (DC) بجهد 220 فولت لملف المجال، وطاقة تيار مستمر (DC) قابلة للضبط المستمر (0-220 فولت) لملف العضو الدوار (armature)، مع خاصية الحماية من قصر الدائرة.
3.4 وحدة الصندوق المعلق (Hanging box module)
صُممت هذه الوحدات لتلبية احتياجات الطلاب في إجراء تجارب متعددة؛ حيث تعتمد أبعاد كل وحدة اختبار على المقاييس الحقيقية. عند التركيب، يتم إدخال الوحدة في مجرى العمود المصنوع من الألومنيوم عن طريق توجيه الطرف السفلي للوحدة نحو المجرى ودفعها للأسفل لتثبيتها على العمود.
3.6 وحدة الصندوق المعلق للأزرار ومحاكاة المخرجات
يتكون صندوق الأزرار المعلق من 6 مجموعات من أزرار الإعادة (reset) المزودة بمؤشرات، ومجموعتين من أزرار القفل الذاتي (self-lock) المزودة بمؤشرات، وتُستخدم كمدخلات مساعدة في تجارب المحاكاة. أما صندوق محاكاة المخرجات فيتكون من 16 مجموعة من المؤشرات الضوئية، وعداد، وجهاز تنبيه صوتي (buzzer)، وتُستخدم هذه المكونات لتمثيل أحمال المخرجات لأجهزة التحكم المنطقي القابل للبرمجة (PLC) ووحدات الإدخال/الإخراج (I/O).
3.7 وحدة التدريب على محاكاة العربة المتحركة
تُدار وحدة التدريب على محاكاة العربة المتحركة بواسطة محرك خطوي (stepper motor) ووحدة تشغيل (driver) لإجراء تجارب الحركة الخطية، وهي مجهزة بمفتاح تحديد المدى (limit switch)، ومستشعر بفتحة على شكل حرف U، ومحركين يعملان بالتيار المستمر (DC). تبلغ سرعة دوران محركي التيار المستمر 30 دورة/دقيقة و900 دورة/دقيقة على التوالي، ويمكن استخدام عداد أو خاصية العد عالي السرعة في جهاز PLC لقياس سرعة دوران المحرك. وتتم عملية التحكم في حركة العربة وموقعها من خلال التحكم في المحرك الخطوي. تظهر الصورة التالية وحدة التدريب على محاكاة حركة العربة
وحدة محاكاة الأزرار والمخرجات (صندوق تعليق)
3.8 المكونات المشمولة
(1) وحدة محاكاة إضاءة البرج (صندوق تعليق) - قطعة واحدة
(2) وحدة محاكاة واختبار إشارات المرور (صندوق تعليق) - قطعة واحدة
(3) وحدة محاكاة خلط السوائل المتنوعة (صندوق تعليق) - قطعة واحدة
(4) وحدة محاكاة مستوى المياه في برج المياه (صندوق تعليق) - قطعة واحدة
(5) وحدة محاكاة فرز البريد (صندوق تعليق) - قطعة واحدة
(6) وحدة محاكاة التحكم في المحرك (صندوق تعليق) - قطعة واحدة
(7) وحدة محاكاة نظام الاستجابة (صندوق تعليق) - قطعة واحدة
(8) وحدة محاكاة التغذية والتحميل الآلي (صندوق تعليق) - قطعة واحدة
(9) وحدة محاكاة خط التعبئة الآلي (صندوق تعليق) - قطعة واحدة
(10) وحدة محاكاة مركز التشغيل الآلي (صندوق تعليق) - قطعة واحدة
(11) وحدة محاكاة عربة التغذية (صندوق تعليق) - قطعة واحدة
(12) وحدة محاكاة الروبوت (صندوق تعليق) - قطعة واحدة
(13) وحدة محاكاة واختبار التحكم في المصعد (صندوق تعليق) - قطعة واحدة
(14) وحدة محاكاة آلة البيع الذاتي (صندوق تعليق) - قطعة واحدة
(15) وحدة محاكاة التحكم الآلي في درجة الحرارة (صندوق تعليق) - قطعة واحدة
(16) وحدة S7-1200 PLC ووحدة الإدخال/الإخراج (صندوق تعليق) - قطعة واحدة
(17) وحدة محاكاة مخرجات PLC (صندوق تعليق) - قطعة واحدة
(18) وحدة الأزرار والمؤشرات (صندوق تعليق) - قطعة واحدة
(19) وحدة التدريب على محاكاة حركة العربة
(20) كابلات كهربائية آمنة (2 مم) - 25 قطعة
(21) مجموعة أدوات كهربائي - طقم واحد
(22) دليل المستخدم باللغة الإنجليزية
(23) جهاز قياس متعدد (Multimeter) - قطعة واحدة
(24) مجموعة مفاتيح ألن (Allen wrench) - طقم واحد
3.9 محتوى التدريب
(1) التدريب على محاكاة إضاءة البرج
(2) التدريب على محاكاة واختبار إشارات المرور
(3) التدريب على محاكاة خلط السوائل المتنوعة
(4) التدريب على محاكاة مستوى المياه في برج المياه
(5) التدريب على محاكاة فرز البريد
(6) التدريب بالمحاكاة على التحكم في المحركات
(7) التدريب بالمحاكاة على أنظمة الاستجابة
(8) التدريب بالمحاكاة على التلقيم والتحميل الآلي
(9) التدريب بالمحاكاة على خطوط التعبئة والتغليف الآلية
(10) التدريب بالمحاكاة على مراكز التشغيل الآلي (Machining Centers)
(11) التدريب بالمحاكاة على عربات التلقيم
(12) التدريب بالمحاكاة على الروبوتات
(13) التدريب بالمحاكاة على اختبار التحكم في المصاعد
(14) التدريب بالمحاكاة على آلات البيع الذاتي
(15) التدريب بالمحاكاة على التحكم الآلي في درجات الحرارة
