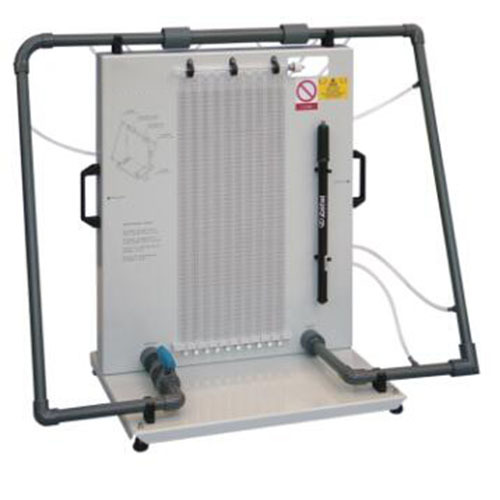

ZM7209 معدات التدريب الهندسي لفقد الطاقة في الأنابيب، ومعدات التدريب التعليمي، ومعدات التدريب المهنييستخدم هذا الجهاز الصغير المُثبّت على سطح الطاولة أنابيب بلاستيكية ملساء قياسية، شائعة الاستخدام في أنظمة المياه المنزلية وغيرها من أنظمة المياه ذات الأقطار الصغيرة.
يعمل الجهاز مع منصة القياس الهيدروليكية الرقمية. تدعم أي من منصتي الجهاز، وتقوم بتدوير وقياس تدفق المياه عبره. يحتوي هذا الجهاز على دائرة واحدة مزودة بانحناءات، ومنافذ قياس ضغط، ووحدة تمدد وانكماش. يتحكم صمام كروي عند مخرج الأنبوب في تدفق المياه.
تتصل كل نقطة قياس ضغط في الأنبوب بأنبوب بيزومتر في اللوحة الرأسية للجهاز. أثناء التجارب، تقيس هذه الأنابيب وتقارن فروق الضغط عبر الانحناءات، ووحدات التمدد والانكماش.
يوضح رسم تخطيطي مفيد على الجهاز الأبعاد الرئيسية للأنابيب والوصلات. كما يوضح مواقع منافذ القياس والأنابيب المتصلة بها. يتضمن المنتج مضخة يدوية لضبط مستوى أنابيب البيزومتر.
يُعد هذا الجهاز نسخة مصغرة من جهاز "فقدان الضغط في أنظمة الأنابيب"، الذي يحتوي على دائرتين للأنابيب، ويتيح إمكانية استخدامه في مشاريع أخرى.
يمكنك الاطلاع على نشرة منصة القياس الهيدروليكية الرقمية هنا.
قياس ومقارنة الفقد في:
انحناءة مائلة
انحناءة كوع
انحناءة ذات نصف قطر كبير
تمدد مفاجئ
انكماش مفاجئ
