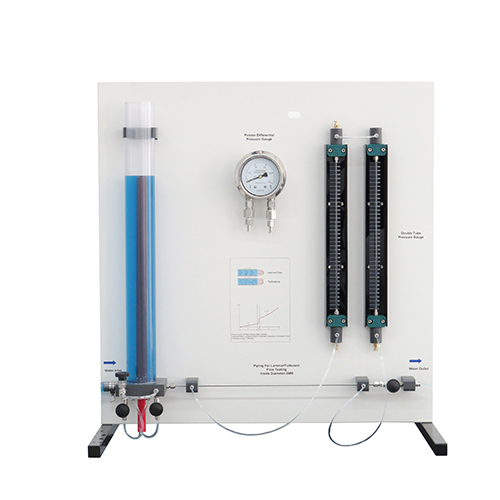

HM 150.01 احتكاك الأنابيب للتدفق الصفائحي/المضطرب، معدات تعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

١. مقدمة عن الجهاز
١.١ نظرة عامة
عندما يتدفق سائل عبر أنبوب، يحدث فقدان في الضغط نتيجة الاحتكاك الداخلي والاحتكاك بين السائل وجدار الأنبوب. لحساب فقدان الضغط، نحتاج إلى معرفة معامل الاحتكاك، وهو رقم لا بُعدي. يُحدد معامل الاحتكاك باستخدام رقم رينولدز، الذي يصف نسبة قوة القصور الذاتي إلى قوة الاحتكاك.
يُمكّنك جهاز HM 150.01 من دراسة العلاقة بين فقدان الضغط الناتج عن احتكاك السائل وسرعة التدفق في الأنبوب. بالإضافة إلى ذلك، يُمكن تحديد معامل احتكاك الأنبوب.
يتكون الإعداد التجريبي من جزء من أنبوب صغير القطر يحدث فيه تدفق صفائحي-مضطرب. يُحدد رقم رينولدز ومعامل الاحتكاك في الأنبوب من سرعة التدفق وفقدان الضغط. في حالة التدفق المضطرب، يُغذى الأنبوب مباشرةً من نظام إمداد المياه. يضمن أنبوب الفائض ثبات ضغط إمداد المياه اللازم للتدفق الصفائحي. يُمكن استخدام صمام لضبط معدل التدفق.
يُقاس الضغط في التدفق الصفائحي بواسطة مقياس ضغط مزدوج الأنبوب. أما في التدفق المضطرب، فيُقاس الضغط بواسطة مانومتر مزود بآلية ساعة.
1.2 الميزات
(1) يُمكّن المستخدم من دراسة العلاقة بين فقدان الضغط الناتج عن احتكاك المائع وسرعة التدفق في الأنبوب.
(2) يتكون الإعداد التجريبي من أنبوب صغير القطر يحدث فيه التدفق الصفائحي والمضطرب.
(3) في حالة التدفق المضطرب، يُغذى الأنبوب بالماء مباشرةً من شبكة المياه. ويضمن أنبوب الفائض ثبات ضغط إمداد الماء اللازم للتدفق الصفائحي. ويمكن استخدام الصمام لضبط معدل التدفق.
(4) يُقاس الضغط في التدفق الصفائحي بواسطة مقياس ضغط مزدوج الأنبوب. أما في التدفق المضطرب، فيُقاس الضغط بواسطة مقياس ضغط مزود بآلية ساعة. ٢. المواصفات الفنية
طاقة الإدخال: تيار متردد أحادي الطور ٢٢٠ فولت ±١٠٪
الأبعاد: ٨٨٠ × ٧٠٠ × ٩٢٠ مم
الوزن: أقل من ٤٤ كجم
ظروف التشغيل: درجة الحرارة المحيطة: ١٠-٣٠ درجة مئوية، الرطوبة النسبية: أقل من ٧٥٪ (عند ٢٥ درجة مئوية)

3. قائمة المكونات
3.1 الجزء الرئيسي
رقم
اسم
1 خزان تخزين المياه
2 منفذ الفائض
3 صمام تجاوز التدفق المضطرب
4 مدخل المياه
5 صمام التحكم في التدفق الصفائحي
6 قسم الأنابيب التجريبية
7 صمام التصريف
8 مقياس ضغط جانب الضغط المنخفض
9 مقياس ضغط جانب الضغط العالي
10 شاشة حريرية
11 مقياس فرق الضغط
12 صمام العادم
3.2 الوحدة الأساسية لتجربة السوائل
توفر الوحدة الأساسية لتجربة السوائل المعدات الأساسية لإجراء تجربة واحدة، وتشمل:
رقم
اسم
1 مفتاح التحكم في الطاقة
2 مقبض التحكم في المفتاح
3 ضوء مؤشر التشغيل
4 صمام التحكم في التدفق
5 صمام تخفيف الضغط
6 مؤشر مستوى الغاز لخزان القياس
الهيكل الداخلي: خزان تخزين مزود بمضخة غاطسة
ملاحظة: يجب شراء هذه الوحدة بشكل منفصل. يُفضل استخدامها مع جهاز تصوير التدفق في القناة المفتوحة HM 150.21.
4. قائمة التجارب
التجربة 1: تجربة اختبار التدفق الصفائحي
التجربة 2: تجربة اختبار التدفق المضطرب
