HM 150.19 مبدأ تشغيل توربين بيلتون، معدات تعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

١. الوصف
التوربينات المائية هي آلات توربينية تستخدم الطاقة المائية. يُعد توربين بيلتون نوعًا من التوربينات النبضية؛ حيث يحوّل هذا النوع من التوربينات طاقة ضغط الماء إلى طاقة حركية بالكامل داخل الموزع. أثناء عملية التحويل، يتم تسريع تيار الماء في فوهة وتوجيهه بشكل مماس على شفرات عجلة بيلتون. يُعاد توجيه تيار الماء بزاوية ١٨٠ درجة تقريبًا داخل الشفرات. تنتقل قوة دفع تيار الماء إلى عجلة بيلتون.

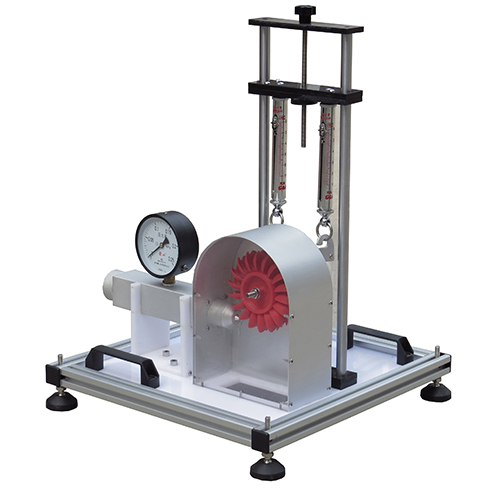

HM 150.19 هو نموذج لتوربين بيلتون يوضح وظيفة التوربين النبضي.
تتكون الوحدة التجريبية من عجلة بيلتون، وفوهة إبرية تُستخدم كموزع، وفرامل شريطية لتحميل التوربين، وغطاء ذي لوحة أمامية شفافة. يسمح الغطاء الشفاف بمراقبة تدفق الماء وعجلة بيلتون والفوهة أثناء التشغيل. يتم تعديل المقطع العرضي للفوهة، وبالتالي معدل التدفق، عن طريق ضبط إبرة الفوهة.
يُحدد عزم دوران التوربين بقياس القوة على مكبح شريطي، ويُقرأ بواسطة موازين زنبركية. لقياس سرعة الدوران، يلزم استخدام مستشعر سرعة لا تلامسي، مثل HM 082. يُظهر مقياس الضغط ضغط الماء عند مدخل التوربين.
تُوضع الوحدة التجريبية بسهولة وأمان على سطح عمل الوحدة الأساسية HM 150. يتم تزويد الماء وقياس معدل التدفق بواسطة HM 150. بدلاً من ذلك، يمكن تشغيل الوحدة التجريبية بواسطة مصدر المياه في المختبر.

٢. المواصفات
وظيفة توربين بيلتون
لوحة أمامية شفافة لمراقبة منطقة التشغيل
تحميل التوربين باستخدام فرامل الشريط
إبرة فوهة قابلة للتعديل لضبط مقاطع عرضية مختلفة للفوهة
علامات على أسطوانة الفرامل لقياس السرعة بدون تلامس
الأجهزة: موازين زنبركية لتحديد عزم الدوران، مانومتر لقياس الضغط عند مدخل التوربين
تحديد معدل التدفق بواسطة الوحدة الأساسية HM 150
إمداد المياه باستخدام الوحدة الأساسية HM 150 أو عبر مصدر مياه المختبر
٣. البيانات الفنية
توربين بيلتون
الخرج: ٥ واط عند ٥٠٠ دورة في الدقيقة، حوالي ٣٠ لتر/دقيقة، الارتفاع = ٢ متر
عجلة بيلتون
١٤ شفرة
عرض الشفرة: ٣٣٫٥ مم
القطر الخارجي: ١٣٢ مم
فوهة الإبرة
قطر النفث: ١٠ مم
نطاقات القياس
القوة: ٢ × ٠…١٠ نيوتن
الضغط: ٠…١ بار
