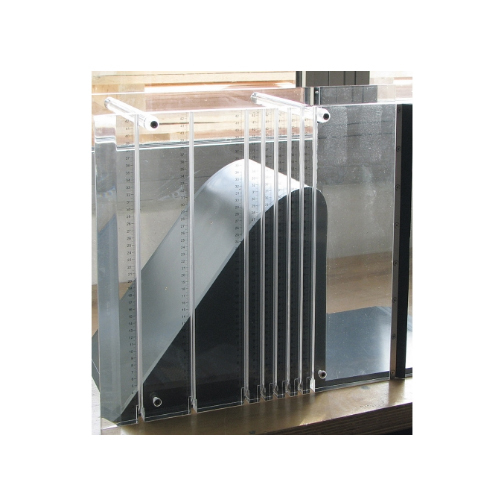

HM 162.34 سد ذو قمة مقعرة مع قياس الضغط، معدات تعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع
١. الوصف
الهدارات ذات القمة المقعرة هي هدارات ثابتة تُشكل جزءًا من هياكل التحكم. تُستخدم عادةً لسد الأنهار. يتكون الهدار نفسه من جسم سد ضخم. تتوافق الخطوط الخارجية للهدار تقريبًا مع شكل مثلث. غالبًا ما يُصمم الجانب السفلي للهدار لتحسين التدفق، بهدف تحقيق أكبر تصريف ممكن.
تُدرس توزيعات الضغط على طول الجانب السفلي للهدار باستخدام جهاز HM 162.34. يتم قياس الضغط عبر فتحات عمودية على سطح الجانب السفلي للهدار. تُعرض قراءات الضغط مباشرةً على أنابيب المانومتر المدمجة.
٢. المواصفات
هدار ذو قمة مقعرة لقناة التجارب HM 162
قمة الهدار مزودة بمجرى
٨ نقاط لقياس الضغط مُضمنة في الجانب السفلي للهدار
أنابيب مانومتر مدمجة
جسم الهدار مزود بحلقات مانعة للتسرب
٣. البيانات الفنية
أنابيب المانومتر
نطاق القياس: ٤٣٠ مم ماء
