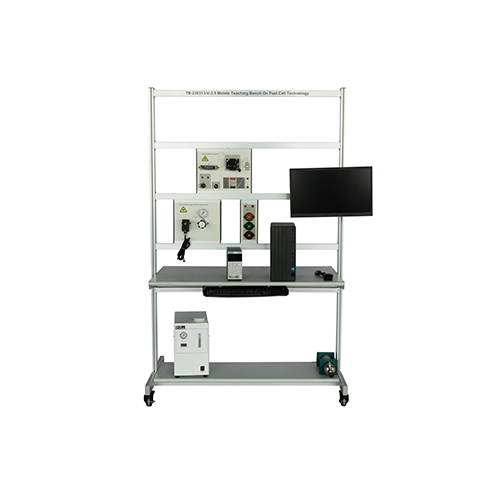

TB-230313-V-3.5 مقعد تعليمي متنقل بتقنية خلايا الوقود، معدات تعليمية، معدات تعليم مهني، معدات تدريب متجددة

١.١. لمحة عامة
يُصنع جهاز التدريب هذا من إطار من الألومنيوم، ويتكون بشكل أساسي من مولد هيدروجين، وصمام تخفيض ضغط، وصمام ملف لولبي، ومقياس تدفق غاز، وخلية وقود مزودة بمحول تيار مستمر، وعدة أحمال.
يتضمن تشغيل جهاز التدريب هذا عمليتين رئيسيتين: إمداد خلية الوقود بالغاز وإمدادها بالطاقة.
في هذا الجهاز، يُولّد مولد الهيدروجين الهيدروجين، ويمرّ الهيدروجين المُولّد عبر صمام تخفيض ضغط، وصمام ملف لولبي، ومقياس تدفق غاز بالتتابع إلى خلية وقود مزودة بمحول تيار مستمر، حيث يُزوّدها بالوقود. يتصل أحد جانبي خلية الوقود بالهواء لتوفير الأكسجين (O2) اللازم لخلية الوقود. يُعزّز المحفّز تفاعل الأكسدة والاختزال بين الوقود (H2) والأكسجين (O2)، ويُحوّل الطاقة الكيميائية إلى طاقة كهربائية، ويُزوّد ​​الأحمال بالطاقة الكهربائية المُولّدة.
يُكمل جهاز التدريب هذا عمله. يُستخدم صمام تخفيض الضغط لخفض ضغط مصدر الهواء وتثبيته عند قيمة ثابتة، مما يسمح لصمام التنظيم بالحصول على طاقة مستقرة من مصدر الهواء للتحكم التنظيمي؛
يمكن استخدام صمامات الملف اللولبي للتحكم في وسائط السوائل (الهيدروجين) وتنظيمها؛
يمكن استخدام مقياس تدفق الغاز لحساب حجم الهيدروجين الوارد؛
بتوصيل خلية الوقود بالحمل، واستخدام مقياس متعدد للقياس في ظروف عمل مختلفة، يمكن ملاحظة تغيرات الجهد قبل وبعد التشغيل، وبالتالي تحديد تغيرات طاقة خلية الوقود قبل وبعد التشغيل.
لذلك، يمكن لهذه المعدات إكمال مشاريع التدريب العملي التالية:
الجزء الأول من عملية إنتاج الهيدروجين (استخدام مولد هيدروجين لإنتاج الهيدروجين أو إحضار زجاجة هيدروجين خاصة بك)؛
الجزء الثاني: مقدمة عن خلايا الوقود؛
الجزء الثالث: عملية إمداد خلايا الوقود بالغاز؛
الجزء الرابع: عملية إمداد خلايا الوقود بالطاقة؛
الجزء الخامس: استخدام البرمجيات؛
من خلال عمليات التدريب العملي المذكورة أعلاه، يمكن للطلاب تطوير معارف ومهارات مناسبة، وهم مؤهلون للتدريس والتدريب على المهارات ذات الصلة. ١.٢ الميزات
(١) منصة التدريب مصنوعة من هيكل عمودي من الألومنيوم، يتميز بالبساطة والأناقة. وهي مزودة بعجلات عامة في الأسفل، ويمكن تحريكها بمرونة.
(٢) يُمكّن الجمع بين البرمجيات والأجهزة من إكمال محتوى التدريب في مختلف المواضيع.
(٣) منصة التدريب مزودة بنظام حماية أمان ممتاز.
٢ المعايير التقنية
مصدر الطاقة: أحادي الطور، ثلاثي الأسلاك، ٢٢٠ فولت، ٥٠ هرتز
الحجم: ١٣٤٠ مم × ٧٦٠ مم × ٢٢٠٠ مم
الوزن: أقل من ١٥٤ كجم
درجة الحرارة المحيطة: من -١٠ إلى +٤٠ درجة مئوية
الرطوبة النسبية: أقل من ٨٥٪ (٢٥ درجة مئوية)

٣.١ الجزء الرئيسي
الرقم: الاسم
١ إطار من الألومنيوم
٢ مولد هيدروجين
٣ أسطوانة هيدروجين
٤ صمام تخفيض الضغط
٥ بارومتر
٦ خلية وقود مع محول تيار مستمر
٧ وحدة تحميل (حمل عادي)
٨ وحدة تحميل (حمل إلكتروني)
٩ حاسوب
١٠ عجلة عالمية
١١ الصمام الكهرومغناطيسي
٣.٢ قائمة تكوين المعدات
الرقم: الاسم
١ مولد هيدروجين ١
٢ أسطوانة هيدروجين ١
٣ دورق ١
٤ جزيئات صلبة من هيدروكسيد البوتاسيوم في زجاجة
٥ صمام تخفيض الضغط ١
٦ الصمام الكهرومغناطيسي ١
٧ بارومتر ١
٨ وحدة تحميل (حمل عادي) ١
٩ وحدة تحميل (حمل إلكتروني) ١
١٠ خلية وقود مع محول تيار مستمر ١
١١ حاسوب ١
١٢ عجلة عالمية ٤
١٣ منصة اختبار ألومنيوم متنقلة ١
٣.٣ الملحقات
الرقم: الاسم
١ قابس أمان بمقبس ٣
٢ مقابس متعددة ١
٣ كابل توصيل أمان ٤ مم (أحمر) ٥
٤ كابل توصيل أمان ٤ مم (أسود) ٥
٥ مقياس متعدد ٢
٦ كابل J-TAG ١
٧ أنبوب توصيل الهيدروجين ١
٨ قرص صلب محمول ١
٤ مشاريع تدريب عملي
الجزء الأول من عملية إنتاج الهيدروجين (استخدم مولد هيدروجين لإنتاجه أو أحضر زجاجة هيدروجين معك)
الجزء ٢: مقدمة عن خلايا الوقود
الجزء ٣: عملية إمداد خلايا الوقود بالغاز
الجزء ٤: عملية إمداد خلايا الوقود بالطاقة
(١) محول تيار مستمر-دي في دي (يُستخدم للحصول على جهد تيار مستمر ثابت)
(٢) توصيل الحمل العادي
(٣) توصيل الحمل الإلكتروني
الجزء ٥: استخدام البرنامج
