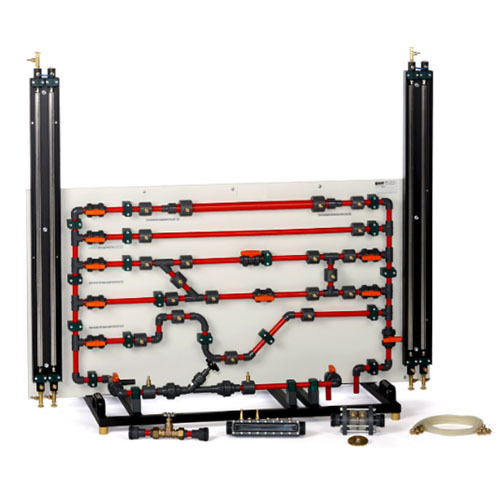

ZM8127 معدات تدريب هندسية وتعليمية ومهنية خاصة بدراسة الفواقد في أنظمة الأنابيب والوصلات والموائع
1. المواصفات
لوحة لعرض وتوضيح فقدان الضغط الناتج عن الاحتكاك
• دراسة فقدان الضغط الناتج عن الاحتكاك في حالات تضييق الأنابيب، والمرفقات (الكوع)، والانحناءات، والوصلات
• مقياس ضغط (مانومتر) متعدد الأنابيب (13 أنبوباً)
• مضخة تدوير، ثلاثية السرعات، قدرة قصوى 60 واط
• مقياس ضغط (مانومتر) بـ 13 أنبوباً، نطاق قياس 1600 مم عمود ماء (mmWC)
• نطاق قياس معدل التدفق: 0...1000 لتر/ساعة
• خزان التغذية: حوالي 5 لترات
• مضخة التدوير:
• أقصى معدل تدفق: 60 لتر/دقيقة
• أقصى ارتفاع للضخ (Head): 4 أمتار
قطر الأنبوب: 19.48 مم
مقياس فرق الضغط: 0 إلى 1.4 بار
قطر التوسعة: 26.2 مم
قطر التضييق: 19.48 مم

الوصلات:
– وصلة مائلة بزاوية 45 درجة
– كوع بزاوية 90 درجة
– انحناء قصير
– انحناء كبير
– وصلة توسيع
– وصلة تضييق
نطاق المانومتر: 0 إلى 440 مم
عدد أنابيب المانومتر: 12
نطاق قياس معدل التدفق: 0...1000 لتر/ساعة
2. القدرات التجريبية
¨ قياس الفواقد في الأجهزة المرتبطة بمعدل التدفق وحساب معاملات الفقد المرتبطة بضغط السرعة (velocity head)
¨ مقارنة انخفاض الضغط عبر كل جهاز
