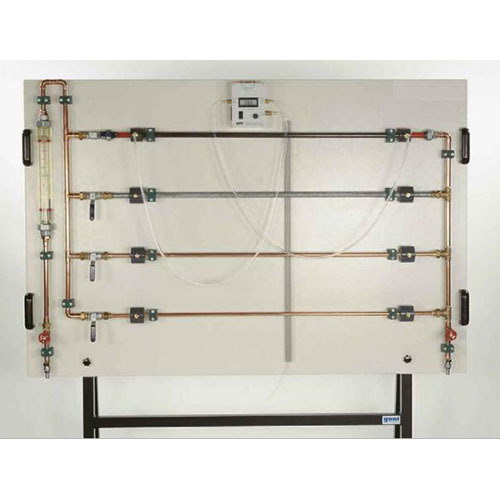

SR3003 تقنيات التركيب، الخسائر في الأنابيب المختلفة، معدات المختبرات الحرارية، معدات التدريس، المعدات التعليمية
دراسة فقدان الضغط في تدفق المياه عبر الأنابيب
- قياس فرق الضغط على مقاطع مختلفة من الأنابيب
- تأثير أقطار الأنابيب المختلفة
- تأثير المواد المختلفة وخشونة السطح
- تأثير سرعة التدفق
- مقارنة بين التجربة والنظرية
المواصفات
[1] دراسة فقدان الضغط الناتج عن الاحتكاك في تدفق المياه عبر الأنابيب
[2] عناصر الأنابيب هي مكونات قياسية تجارية في هندسة التدفئة والصرف الصحي
[3] لوحة شفافة مثبتة على إطار متين متحرك
[4] أربعة أقسام قياس ذات مقاطع عرضية ومواد مختلفة
[5] يمكن اختيار أقسام الأنابيب عبر صمامات كروية
[6] توصيلات المياه باستخدام وصلات سريعة الفك في مدخل ومخرج المياه
[7] يمكن ضبط التدفق عبر الصمامات
[8] قياس التدفق باستخدام مقياس التدفق الدوراني
[9] قياس فرق الضغط باستخدام مقياس فرق الضغط مع شاشة عرض

البيانات الفنية
أطوال مقاطع الأنابيب: ١٠٠٠ مم
- المقطع ١: بلاستيك شفاف، القطر: ٢٠ × ١٫٥ مم
- المقطع ٢: فولاذ، القطر: ١/٢ بوصة
- المقطع ٣: نحاس، القطر: ١٨ × ١ مم
- المقطع ٤: نحاس، القطر: ١٥ × ١ مم
مقياس فرق الضغط
نطاقات القياس - معدل التدفق: ١٥٠...١٦٠٠ لتر/ساعة - فرق الضغط: -٣٥٠ ملي بار...٣٥٠ ملي بار
الأبعاد والوزن (الطول × العرض × الارتفاع): ١٦٥٠ × ٧٠٠ × ١٨٥٠ مم، الوزن: حوالي ٩٢ كجم
متطلبات التشغيل
توصيل المياه: ١٥٠٠ لتر/ساعة، تصريف
