جهاز خط التأثير - وحدة تدريب ميكانيكية - معدات تعليمية وتدريبية

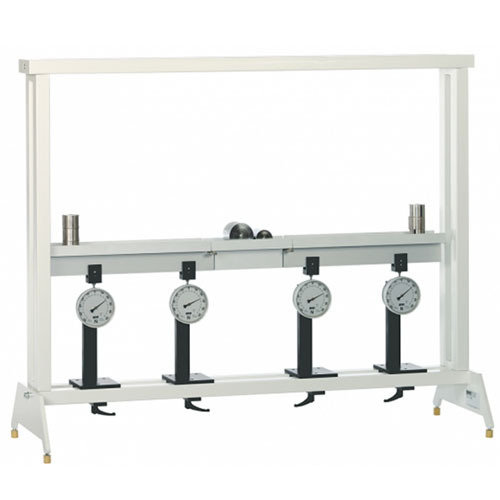

SR1609 جهاز خط التأثير - وحدة تدريب ميكانيكية - معدات تعليمية وتدريبية
I. نظرة عامة
صُممت هذه المعدات لتلبية احتياجات أقسام الهندسة الميكانيكية في الجامعات، وهي مخصصة للطلاب المتخصصين في مجالات الميكانيكا النظرية والتطبيقية، والميكانيكا الهندسية، وميكانيكا الأجسام الصلبة، وغيرها من الأقسام ذات الصلة بالميكانيكا.
تُستخدم هذه المعدات لدراسة ردود الأفعال عند جميع نقاط الارتكاز على طول جسر مكون من ثلاث فتحات (أجزاء) تحت ظروف تحميل متنوعة، ويتم تشغيلها بالاقتران مع "الإطار الهيكلي العام" (Universal Structural Frame).
يتميز الجسر بأجزاء طرفية ناتئة (كابولية) وجزء أوسط معلق، كما يمكن تعديل مواقع نقاط الارتكاز.
تعمل نقاط الارتكاز على تحمل القوى الرأسية وتتيح قياس الأحمال، بينما يمكن قياس مقدار الانحراف (الهبوط) في الجسر باستخدام مؤشرات القياس القرصية (dial indicators).
يتم توفير دليل للتشغيل والاستخدام مع المعدات.
II. التجارب النموذجية
دراسة خطوط التأثير (Influence lines) لردود أفعال الارتكاز والقوى الداخلية الناتجة عن حمل متحرك عبر هيكل الجسر.
دراسة تأثير الأحمال على ردود أفعال الارتكاز والقوى الداخلية عند نقاط الاتصال بين الأجزاء الناتئة والجزء المعلق من الجسر.

III. البيانات الفنية
الهيكل: ألومنيوم
القاعدة مزودة بقطع مطاطية قابلة للتعديل لضبط الارتفاع.
الوزن الإجمالي أقل من 200 كجم.
بيئة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية، الرطوبة < 85%
الجسر: طول الامتداد الطرفي: 2 × 250 مم، طول الامتداد الأوسط: 150 مم
دعامات القوة الرأسية: 4
الأحمال المتحركة: 2
مؤشرات قرصية (Dial Indicators): 2
خلية تحميل للقوة الرأسية ومؤشر قوة بمخرج رقمي (بدلاً من دعامات القوة الرأسية)
