HM141 مخططات التدفق بعد الهطول، معدات تعليمية، معدات تدريب مهني، معدات مختبر ميكانيكا الموائع

١. الوصف
تُعدّ المخططات المائية أداةً مهمةً لتمثيل البيانات الهيدرولوجية، مثل الهطول المطري ومستويات المياه الجوفية والتصريفات.
يُنتج جهاز HM 141 هطولًا مطريًا متفاوت المدة والشدة. كما يُدرس أيضًا السعة التخزينية للتربة ذات التشبع المختلف. وباستخدام طرق تصريف متنوعة، يُمكن إظهار العلاقات بين الهطول المطري والتسرب.

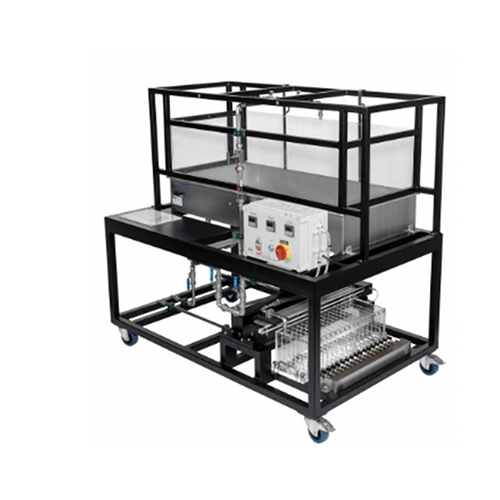

يحتوي الجهاز على خزان مملوء بالرمل، يتدفق فيه الماء. يُغذّى الخزان بالماء عبر جهاز هطول مزود بفوهتين يُمكن ضبطهما بشكل منفصل بواسطة صمامات. لدراسة عمليات التصريف المختلفة، يُصرّف الماء إما عبر أنبوب تصريف أو حجرة تصريف، مفصولة عن القسم التجريبي بشبكة.
يُوزّع الماء المُصرّف على ١٧ حجرة شفافة، مما يُنشئ صورةً بيانيةً لتصريف الماء مع مرور الوقت. تُقاس مستويات الماء وتُرسم على مخطط مائي.
يُمكن استخدام أحواض التقطير لإظهار تأخر التصريف عبر أحواض تجميع مياه الأمطار.
يتم التحكم في إمدادات المياه بواسطة صمام ويتم قراءة التدفق على مقياس التدفق. يتم ضبط التصريفات الموقوتة عبر مؤقتات إلكترونية.

٢. التفاصيل الفنية
دراسة تأثير الهطول على التربة
خزان تجريبي من الفولاذ المقاوم للصدأ مزود بواقٍ شفاف من الرذاذ
جهاز ترسيب مزود بفوهتين، مع إمكانية ضبط مساحة وكمية الهطول
يمكن ضبط وقت الهطول بواسطة صمام لولبي مزود بمؤقت
توزيع المياه على ١٧ حجرة بواسطة مؤقت
عربة متحركة لتوزيع المياه المتدفقة على ١٧ حجرة في خزان القياس
تصريف المياه إما عبر حجرة تصريف قابلة للإزالة مزودة بشبكة دقيقة أو عبر أنبوب تصريف
وصلة تنظيف منفصلة للأنابيب
أحواض تجميع مياه الأمطار
مقياس تدفق (مدخل)، مؤشر لوقت الهطول، ووقت التأخير، ووقت القياس
٣. البيانات الفنية
القسم التجريبي: الحجم: ١٣٠٠ × ٦٠٠ × ٢٠٠ مم
أقصى ارتفاع للرمل: ١٨٥ مم
جهاز الترسيب: فوهتان، قابلتان للتعديل بشكل فردي
معدل التدفق: ١-٦٫٧ لتر/دقيقة، نمط رش مربع
الهطول: أقصى 320 لتر/ساعة
خزان قياس بـ 17 حجرة
الحجم: 17 × 0.9 لتر
مؤقتات
الترسيب: بحد أقصى 99 دقيقة و59 ثانية
زمن التأخير حتى بدء القياسات: بحد أقصى 99 دقيقة و59 ثانية
زمن القياس لكل حجرة: بحد أقصى 99 دقيقة و59 ثانية
4 أحواض تقطير: 305 × 215 × 55 مم
مقياس فولاذي: 200 مم
نطاقات القياس: معدل التدفق: 30-320 لتر/ساعة
230 فولت، 50 هرتز، أحادي الطور
230 فولت، 60 هرتز، أحادي الطور؛ 120 فولت، 60 هرتز، أحادي الطور
