TB-220928-V-204 نظام تدريب تحليل الأعطال الهيدروليكية معدات التدريب الهيدروليكية معدات التدريس معدات التدريب المهني
١. مقدمة عن المنتج

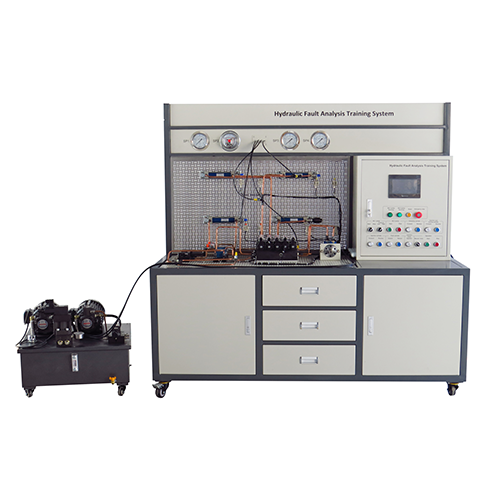

نظرة عامة: يستخدم هذا الجهاز نظامًا هيدروليكيًا نموذجيًا شائع الاستخدام في المواقع الصناعية كهدف تدريبي لتدريب الطلاب على فهم مبدأ عمل ومفاهيم نقل الحركة الهيدروليكية الأساسية، وخصائص مكوناته وتطبيقاتها، وتركيب الأنظمة الهيدروليكية.
الميزات: إتقان تصحيح أخطاء النظام الهيدروليكي، والقدرة على التعامل مع أعطاله الشائعة ومعالجتها، وتحليل ظواهر الأعطال باستخدام دوائر محددة، وأخيرًا استكشاف الأخطاء وإصلاحها لتحسين قدرات الطلاب الشاملة. يُعد هذا الجهاز مناسبًا للتدريس العملي لتخصصات الكهروميكانيكا، ونقل الحركة الهيدروليكية، وغيرها من المقررات في مختلف الكليات المهنية.
٢. معلمات الأداء
طاقة الإدخال: تيار متردد ثلاثي الأطوار بخمسة أسلاك، ٣٨٠±١٠ فولت، ٥٠ هرتز
الوزن: ٤٣٩ كجم
ظروف التشغيل: درجة الحرارة المحيطة: -١٠ درجة مئوية ~ +٤٠ درجة مئوية
الرطوبة النسبية: أقل من ٨٥٪ (٢٥ درجة مئوية)
الضغط المُقدر للنظام: ٤ ميجا باسكال
الحجم:
خزان الوقود: ٦٥٠ (طول) × ٦٥٠ (عرض) × ٢٠٠ (ارتفاع) مم
حجم منصة الاختبار: ١٩٠٠ (طول) × ٧٢٠ (عرض) × ١٨٠٠ (ارتفاع) مم
حجم لوحة الشبكة الرأسية: ١٢٠٠ (طول) × ٦٦٠ (عرض) × ٢٠ (ارتفاع) مم
حجم حوض الزيت: ١٢٠٠ (طول) × ٦٢٠ (عرض) × ٣٣ (ارتفاع) مم

٣. قائمة المكونات
الجزء الرئيسي
رقم اسم المكون
١. محطة هيدروليكية
٢. مقياس ضغط التلامس الكهربائي
٣. مقياس الضغط
٤. أسطوانات
٥. حساسات
٦. صمام ملف لولبي رباعي الاتجاهات ثنائي الوضع
٧. صمام عدم الرجوع
٨. كتلة صمام إرجاع الزيت
٩. صمام ملف لولبي خماسي الاتجاهات ثلاثي الوضع
١٠. محرك هيدروليكي
١١. صندوق التحكم
جزء صندوق التحكم:
رقم الاسم
١. شاشة لمس
٢. رقم ١. مؤشر تشغيل المضخة الهيدروليكية
٣. رقم ٢. مؤشر تشغيل المضخة الهيدروليكية
٤. زر إعادة الضبط
٥. زر الطوارئ
٦. رقم ٢. زر تشغيل وإيقاف المضخة الهيدروليكية
٧. رقم ١. تشغيل وإيقاف المضخة الهيدروليكية
٨. زر تمديد وسحب أسطوانة التثبيت
٩. زر تمديد وسحب أسطوانة زيت مقعد الحقن
١٠. زر سحب أسطوانة الحقن الممتدة
١١. اضغط على الأسطوانة لتمديد زر السحب
١٢. مفتاح تشغيل وإيقاف المحرك الهيدروليكي
١٣. مفتاح اختيار الوضع ومفتاح تشغيل وإيقاف الوضع التلقائي
جزء المكون:
رقم الاسم
المكون ١. محطة هيدروليكية
المكون ٢. أسطوانة هيدروليكية
المكون محرك هيدروليكي رقم 3
المكون 4: صمام ملف لولبي ثلاثي الوضعيات رباعي الاتجاهات
المكون 5: صمام ملف لولبي ثنائي الوضعيات رباعي الاتجاهات
المكون 6: مقياس ضغط
المكون 7: مقياس ضغط تلامس كهربائي
4. قائمة التجارب
تجربة العطل 1: تجربة محاكاة عطل عكسي للمضخة 1 في محطة هيدروليكية.
تجربة العطل 2: تُشغّل المضخة 1 الموصل، مما يُحاكي التجربة.
تجربة العطل 3: تجربة محاكاة عطل عكسي للمضخة 2 في محطة هيدروليكية.
تجربة العطل 4: تُشغّل المضخة 2 الموصل، وتُحاكي التجربة.
تجربة العطل 5: تجربة محاكاة عطل فشل إعادة أسطوانة التثبيت إلى مكانها.
تجربة العطل 6: تجربة محاكاة عطل فشل تمدد أسطوانة التثبيت في مكانها.
تجربة العطل 7: تجربة محاكاة عطل فشل تمدد أسطوانة التثبيت المتحركة في مكانها.
تجربة العطل 8: تجربة محاكاة عطل فشل تمدد أسطوانة التثبيت المتحركة في مكانها. تجربة العطل 9: تجربة محاكاة لعطل انكماش أسطوانة الحقن.

تجربة العطل 10: تجربة محاكاة لعطل تمدد أسطوانة الحقن.

تجربة العطل 11: تجربة محاكاة لعطل انكماش أسطوانة الدفع.

تجربة العطل 12: تجربة محاكاة لعطل تمدد أسطوانة الدفع.

تجربة العطل 13: تجربة محاكاة لعطل مرحل بدء تشغيل المضخة 1.

تجربة العطل 14: تجربة محاكاة لعطل مرحل بدء تشغيل المضخة 2.

تجربة العطل 15: تجربة محاكاة لعطل مرحل المحرك الهيدروليكي.

تجربة العطل 16: تجربة محاكاة لعطل الجهد المنخفض في النظام.
