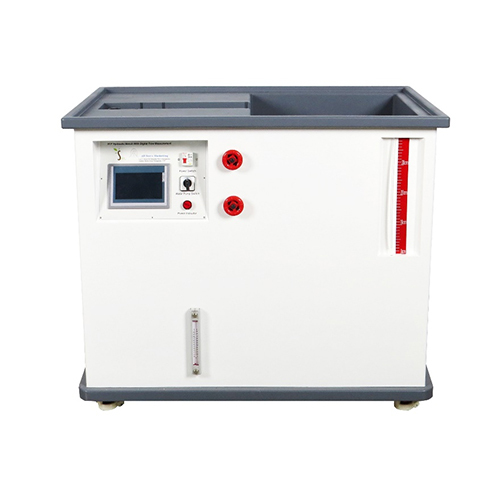

H1F طاولة هيدروليكية مزودة بقياس تدفق رقمي، معدات تعليمية، معدات تعليم مهني، معدات مختبر ميكانيكا الموائع

١. مقدمة المنتج
١.١ وصف المنتج
يُعدّ جهاز H1F الهيدروليكي المزود بقياس التدفق الرقمي جهازًا أساسيًا لتجارب السوائل. فهو يُشكّل دائرة مائية مغلقة ويقيس بيانات التدفق ومنحنيات تغير التدفق في الوقت الفعلي. تتكون الدائرة المائية المغلقة من خزان مياه سفلي مزود بمضخة غاطسة قوية، وخزان قياس علوي يُجمع فيه الماء العائد. يتيح سطح العمل العلوي وضع مختلف الأجهزة التجريبية بسهولة وأمان. كما يتضمن سطح العمل خزان مياه صغيرًا مُدمجًا لتسهيل إعادة الماء.
١.٢ مميزات المنتج
١. يتميز الجهاز بتصميم كهربائي موثوق وآمن.
٢. الجهاز معياري ويمكن استخدامه مع وحدات تجريبية أخرى.
٣. يستخدم الجهاز مواد أكثر متانة، مما يُطيل عمره الافتراضي بشكل كبير.
٤. يدعم الجهاز الوظائف الرقمية ويعرض البيانات في الوقت الفعلي.
٢. المواصفات الفنية
٢.١ المعايير الفنية
معايير مصدر الطاقة: تيار متردد أحادي الطور ثلاثي الأسلاك ٢٢٠ فولت، ٥٠-٦٠ هرتز.
قدرة المضخة الغاطسة: ٢٥٠ واط.
أقصى ارتفاع للضخ: ٧.٥ متر.
أقصى معدل تدفق: ٩.٠ متر مكعب/ساعة.
مواصفات شاشة اللمس: مصدر الطاقة ٢٤ فولت تيار مستمر، تيار تناظري ٩ منافذ ٠-٢٠ مللي أمبير؛ مخرج تيار تناظري، مخرج مرحل، مع اتصال ثنائي الاتجاه ٤٨٥.
قطر وصلة الأنبوب: ٢٥ مم.
ظروف التشغيل: درجة الحرارة المحيطة من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، رطوبة نسبية أقل من ٨٥٪ (عند ٢٥ درجة مئوية).
٢.٢ الأبعاد والوزن
الأبعاد: ١٣٣٠ مم × ٨٥٠ مم × ١١٤٠ مم
الوزن: ١٠٨ كجم

3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي للمنتج
الرقم الاسم
1 منفذ مخرج الماء
2 قناة التدفق التجريبي
3 طاولة التجارب
4 حجرة تجميع مياه الإرجاع
5 شاشة لمس
6 قاطع الدائرة الكهربائية
7 مفتاح التحكم بمضخة الماء
8 مؤشر الطاقة
9 صمام التحكم بتدفق التجربة
10 صمام التحكم بتدفق التحويل
11 مقياس مستوى الماء
12 مقياس الحرارة
13 عجلات دوارة
3.2 ملحقات المنتج
الرقم الاسم
1. كابل الطاقة
2. أنبوب
3. مشبك
4. قائمة مكونات المنتج
الرقم، الاسم، الكمية
1. طاولة عمل هيدروليكية مع قياس تدفق رقمي، مجموعة واحدة
2. شاشة لمس، قطعة واحدة
3. قاطع دائرة كهربائية، قطعة واحدة
4. مضخة غاطسة، قطعة واحدة
5. صمام إبرة، قطعة واحدة
6. ميزان حرارة، قطعة واحدة
7. مفتاح تحكم فردي، قطعة واحدة
8. مؤشر، قطعة واحدة
9. عجلات، 4 قطع
10. سلك طاقة، قطعة واحدة
11. أنبوب، قطعة واحدة
12. خرطوم، قطعتان
5. قائمة تجارب تعليمية للمنتج (انظر دليل التجارب لمزيد من التفاصيل)
(1) تجربة توصيل خط أنابيب طاولة العمل الهيدروليكية H1F المزودة بقياس تدفق رقمي.
(2) تجربة تعليمية للاستخدام الصحيح لطاولة العمل الهيدروليكية H1F المزودة بقياس تدفق رقمي.
(3) تجربة تعبئة وتفريغ المياه الصحيحة لطاولة العمل الهيدروليكية H1F المزودة بقياس تدفق رقمي.
