HM 150.09A التدفق الأفقي من خزان، معدات تعليمية، معدات تدريب مهني، معدات مختبر ميكانيكا الموائع

١. مقدمة عن الجهاز
يدرس علم ديناميكا الموائع العلاقة بين مسار الماء، وشكل مخرجه، وسرعة تدفقه أثناء تدفقه في الخزان. لهذه الاعتبارات تطبيقات عملية في الهندسة الهيدروليكية أو في تصميم مصارف المياه عند قاعدة السدود.
يُمكّن جهاز HM 150.09A المستخدم من دراسة شكل تيار الماء وتصويره. بالإضافة إلى ذلك، يُمكن تحديد معامل الانكماش كخاصية مميزة للأشكال المختلفة.
يتكون الإعداد التجريبي من خزان ماء شفاف، ومقياس نقطي، ولوحة لعرض مسار تيار الماء. تم تجهيز مخرج الماء في الخزان بحشوة قابلة للتبديل لتسهيل فحص كل فتحة على حدة. يأتي الجهاز مزودًا بأربع شفرات بأقطار وأشكال مختلفة.
لتصوير المسار، يُقاس تيار الماء المنبعث بواسطة مقياس نقطي يتكون من قضيب متحرك. يعتمد موضع قضيب القياس على شكل تيار الماء، مما يُنتج رسمًا بيانيًا يُنقل إلى اللوحة.
يحتوي الخزان على منفذ فائض قابل للتعديل ومقياس مدرج. بهذه الطريقة، يمكن ضبط مستوى السائل بدقة وقراءته بوضوح. يمكن وضع الجهاز التجريبي بسهولة وأمان على سطح عمل الوحدة الأساسية HM 150. يقوم جهاز HM 150A بتزويد الماء وقياس معدل التدفق. كما يمكن تشغيل الجهاز التجريبي باستخدام مصدر المياه في المختبر.
2. البيانات الفنية
المعايير العامة للجهاز:
الأبعاد: 865 مم (طول) × 640 مم (عرض) × 590 مم (ارتفاع)
الوزن: حوالي 27 كجم
معايير خزان الماء التجريبي:
ارتفاع خزان الماء: 510 مم
قطر خزان الماء: 190 مم
سعة خزان الماء: حوالي 13.5 لترًا
معايير ملحقات فوهة المخرج:
قطر دائرة المقطع الجانبي: 4 مم
قطر زاوية المقطع الجانبي: 4 مم
قطر دائرة المقطع الجانبي: 8 مم
قطر زاوية المقطع الجانبي: 8 مم
طول قضيب قياس النقطة: 350 مم

3. مكونات الجهاز

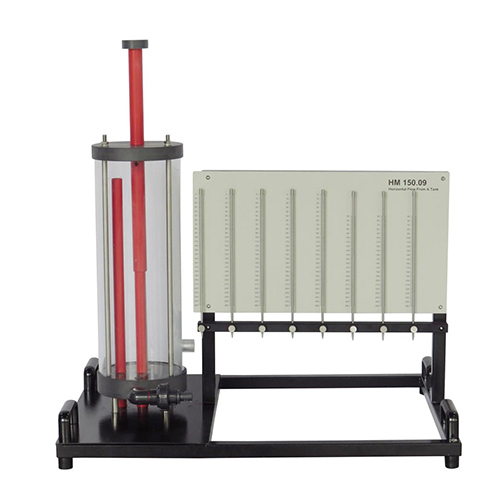

رقم الجهاز
1. أنبوب تصريف فائض الماء قابل للتعديل
2. أنبوب تصريف فائض الماء عند أقصى مستوى
3. خزان الماء التجريبي
4. مخرج الماء التجريبي
5. مدخل الماء التجريبي
6. لوحة تسجيل المسار
7. مسبار قياس نقطي
8. مقبض تثبيت مسبار القياس النقطي
4. قائمة التجارب
التجربة 1: تسجيل مسارات نفاثات الماء بسرعات خروج مختلفة.
التجربة 2: دراسة تأثير مستوى السائل في الخزان على سرعة الخروج.
التجربة 3: تحديد معاملات الانكماش لأشكال وأقطار مختلفة.
التجربة 4: مقارنة سرعات الخروج الفعلية والنظرية.
