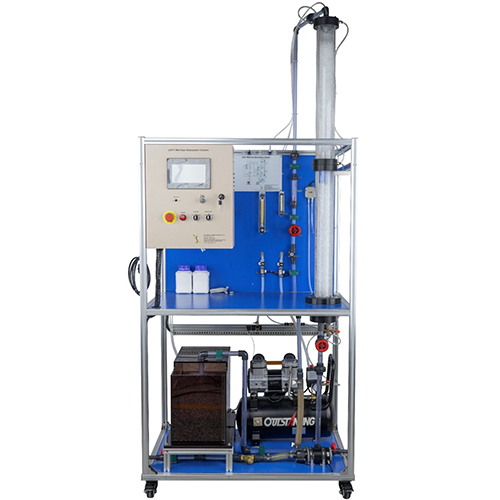

UOP7 معدات تعليمية لأعمدة امتصاص الغاز، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

أولاً: نظرة عامة على المنتج
1.1 نظرة عامة
منذ الثورة الصناعية، أدت الأنشطة البشرية إلى زيادة هائلة في تركيز غازات الاحتباس الحراري في الغلاف الجوي. يُعد ثاني أكسيد الكربون، إن لم يكن أكثرها وفرة، فهو الأكثر إشكالية بينها. في الواقع، تركيزه مرتفع للغاية لدرجة أنه يُساهم بثلثي إجمالي انبعاثات غازات الاحتباس الحراري.
وللحد من تركيز ثاني أكسيد الكربون في الغلاف الجوي، ينصب التركيز على التحكم في غازات المداخن عند مخرج محطات توليد الطاقة. في الواقع، يُعزى 75% من الزيادة الكبيرة في ثاني أكسيد الكربون في الغلاف الجوي خلال العقود القليلة الماضية إلى حرق الوقود الأحفوري لتوليد الكهرباء.
وقد استجابت الصناعة للمساعدة في خفض انبعاثات ثاني أكسيد الكربون، وتُعد أبراج الامتصاص باستخدام مُمتصات الأمين حاليًا الطريقة الأكثر تطورًا لالتقاط ثاني أكسيد الكربون من غازات المداخن. إلا أن هذه الطريقة لها عيوبها، وفي هذا السياق، تُجرى أبحاث لتطوير طرق جديدة لالتقاط ثاني أكسيد الكربون.
١.٢ الميزات
يستخدم الجهاز امتصاص ثاني أكسيد الكربون كيميائيًا بواسطة محلول هيدروكسيد الصوديوم لتحليل محتوى ثاني أكسيد الكربون في أعمدة امتصاص الغاز، وذلك لمقارنة كفاءتها في التقاط ثاني أكسيد الكربون من غازات المداخن.
٢. معايير الأداء
طاقة الإدخال: ٢٢٠ فولت تيار متردد ± ١٠٪، ٥٠ هرتز
الوزن: أقل من ٢٠٠ كجم
ظروف التشغيل: درجة حرارة محيطة من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، رطوبة نسبية أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
الأبعاد: ١٣٨٠ × ٨٨٠ × ٢١٨٠ مم

ثالثًا: قائمة المكونات وشرح مفصل
3.1 الجزء الرئيسي
الرقم الاسم
1 الهيكل
2 خزان الماء
3 الملحقات
4 صندوق الطاقة
5 عمود امتصاص الغاز
6 جهاز إرسال الضغط التفاضلي
7 مقياس تدفق الماء
8 مقياس تدفق ثاني أكسيد الكربون
9 مقياس تدفق الهواء
10 مقياس تدفق الماء الإلكتروني
11 مقياس تدفق الغاز الإلكتروني
12 ضاغط الهواء
13 مضخة الماء
3.2 صندوق الطاقة
الرقم الاسم
1 زر الطوارئ
2 مؤشر الطاقة
3 مقبض مفتاح صمام الملف اللولبي
4 مقبض مفتاح مضخة الماء
5 منفذ الشبكة
6 مقبض سرعة مضخة الماء
7 مفتاح التشغيل
8 شاشة اللمس
3.3 قائمة تكوين الجهاز
الرقم الاسم الكمية
المكون 1 مقياس تدفق الماء 1
المكون 2 مقياس تدفق الهواء 1
المكون 3 مقياس تدفق غاز ثاني أكسيد الكربون 1
المكون 4 جهاز إرسال الضغط التفاضلي 2
المكون 5 جهاز إرسال ثاني أكسيد الكربون 1
المكون 6 مضخة الماء 1
المكون 7 فلتر 1
المكون 8 صمام بوابة PVC 2
المكون 9 مستشعر درجة الحرارة 2
المكون 10: صمام الملف اللولبي 1
المكون 11: صمام تنظيم ضغط الهواء 1
المكون 12: مقياس تدفق الغاز الإلكتروني 2
المكون 13: مقياس تدفق الماء الإلكتروني 1
المكون 14: ضاغط هواء 1
3.4 الملحقات
الرقم الاسم الكمية
1: قرص تخزين USB قطعة واحدة
2: كابل قطعة واحدة
3: هيدروكسيد الصوديوم زجاجتان
رابعًا: قائمة التجارب
التجربة 1: تجربة التفاعل الكيميائي بين محلول هيدروكسيد الصوديوم وثاني أكسيد الكربون
التجربة 2: تحديد تدفق ودرجة حرارة الماء وثاني أكسيد الكربون والهواء
التجربة 3: نظام التحكم PID
التجربة 4: استخدام برنامج جهاز عمود امتصاص الغاز
التجربة 5: قياس تركيز ثاني أكسيد الكربون عند مدخل ومخرج الغاز
التجربة 6: معايرة المستشعر
التجربة 7: دراسة أساسيات استخدام الأعمدة المعبأة لامتصاص الغازات في السوائل
