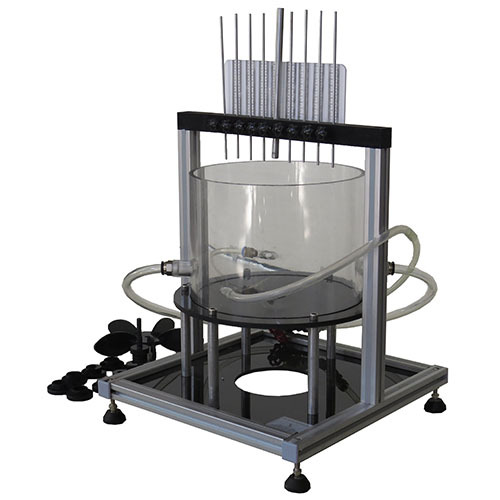

ZF1103A جهاز قياس تدفق الدوامات الحرة والقسرية – معدات تدريب وتعليم في مجال هندسة الموائعيتكون الجهاز من أسطوانة مصنوعة من الأكريليك الشفاف ومثبتة على قاعدة، وقد صُممت لتوليد وقياس كل من الدوامات الحرة والدوامات القسرية. تتولد الدوامة الحرة نتيجة تدفق المياه عبر فتحة قابلة للاستبدال موجودة في قاعدة الأسطوانة، ويتم قياس شكل الدوامة الناتج باستخدام أداة تجمع بين الفرجار ومقياس للعمق. أما الدوامة القسرية فيتم توليدها بواسطة ريشة (مروحة) تقع في قاعدة الأسطوانة وتدور بفعل نفاثات مائية، ويُحدد شكل هذه الدوامة باستخدام مجموعة من مقاييس العمق.
يمكن قياس السرعة عند أي نقطة في الدوامات الحرة أو القسرية باستخدام أنبوب "بيتو" (Pitot tube) المناسب المرفق مع الجهاز. كما يمكن استخدام بلورات الصبغة (غير المرفقة) لتوضيح التدفق الثانوي عند قاعدة الدوامة الحرة.
البيانات الفنية
قطر الخزان: 245 مم
الارتفاع حتى نقطة الفيض: 180 مم
أقطار الفتحات: 8 و16 و24 مم
مجسات قياس الدوامة القسرية
المسافة من المركز: 0 و30 و50 و70 و90 و110 مم
أنابيب "بيتو" (Pitot tubes) ذات نقاط قياس (رؤوس) عند أنصاف أقطار: 15 و25 و30 مم
أنابيب المدخل: بقطر 9 و12.5 مم
