ZM8163 قنوات الموائع، هندسة السوائل، معدات التدريب، معدات التدريس، معدات تعليمية
يهتم علم الهندسة الهيدروليكية بالممرات المائية الاصطناعية، وتنظيم الأنهار، وبناء السدود، وغيرها. وباستخدام قنوات تجريبية في المختبر، يُمكن تدريس المبادئ الأساسية اللازمة.

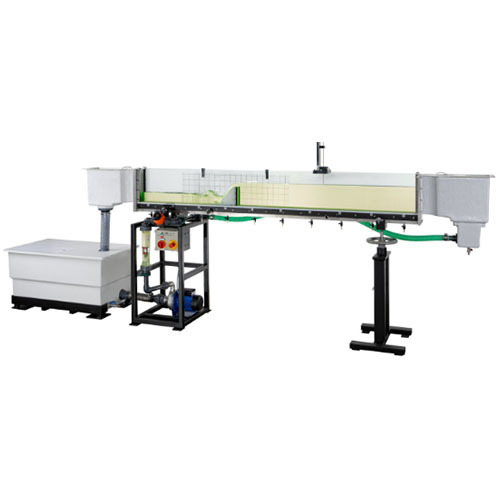

تحتوي القناة التجريبية على دائرة مائية مغلقة. يبلغ مقطعها العرضي 86 × 300 مم. يبلغ طولها 2.5 متر، ويمكن زيادته إلى 5 أمتار باستخدام وحدة التمديد. جدرانها الجانبية مصنوعة من الزجاج المقسى، مما يسمح بمراقبة التجارب بدقة عالية. جميع المكونات الملامسة للماء مصنوعة من مواد مقاومة للتآكل (الفولاذ المقاوم للصدأ، والبلاستيك المقوى بالألياف الزجاجية). صُمم مدخل الماء بحيث يدخل التدفق إلى القناة التجريبية بأقل قدر من الاضطراب.
يمكن ضبط ميل القناة التجريبية بدقة لمحاكاة الانحدار، ولإنشاء تدفق منتظم عند عمق تصريف ثابت.
تتوفر مجموعة واسعة من النماذج، مثل السدود، والأرصفة، وقنوات قياس التدفق، ومولدات الأمواج، كملحقات، مما يضمن برنامجًا شاملاً للتجارب. تُثبّت معظم النماذج بسرعة وأمان في أسفل القسم التجريبي.
1. المواصفات
المبادئ الأساسية لتدفق القنوات المفتوحة
قناة تجريبية مزودة بقسم تجريبي، وعنصرَي دخول وخروج، ودائرة مائية مغلقة
طول القسم التجريبي 2.5 متر أو 5 أمتار (مع عنصر التمديد HM 160.10)
ميل القسم التجريبي قابل للتعديل بسلاسة
يحتوي القسم التجريبي على 10 ثقوب ملولبة متساوية التباعد في الأسفل لتركيب النماذج أو لقياس مستوى الماء باستخدام الضغط
الجدران الجانبية للقسم التجريبي مصنوعة من الزجاج المقسّى لمراقبة التجارب بدقة عالية
جميع الأسطح الملامسة للماء مصنوعة من مواد مقاومة للتآكل
عنصر دخول مُحسَّن للتدفق لضمان دخول منخفض الاضطراب إلى القسم التجريبي
دائرة مائية مغلقة مزودة بخزان ماء، ومضخة، ومقياس تدفق، وإمكانية ضبط التدفق يدويًا
تتوفر نماذج من جميع مجالات الهندسة الهيدروليكية كملحقات

٢. البيانات الفنية
القسم التجريبي
الطول: ٢٫٥ متر أو ٥ أمتار (مع ١ × HM ١٦٠٫١٠)
مقطع التدفق العرضي (العرض × الارتفاع): ٨٦ × ٣٠٠ مم
ضبط الميل: -٠٫٥ إلى +٣٪
سعة الخزان: ٢٨٠ لترًا
المضخة
استهلاك الطاقة: ١٫٠٢ كيلوواط
أقصى معدل تدفق: ٢٢٫٥ متر مكعب/ساعة
أقصى ارتفاع للضخ: ١٣٫٧ متر
نطاقات القياس
معدل التدفق: ٠ إلى ١٠ متر مكعب/ساعة
٢٣٠ فولت، ٥٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، أحادي الطور؛ ١٢٠ فولت، ٦٠ هرتز، أحادي الطور
شهادة UL/CSA اختيارية
الأبعاد والوزن
الطول × العرض × الارتفاع: ٤٣٠٠ × ٦٦٠ × ١٣٥٠ مم (القسم التجريبي ٢٫٥ متر)
الوزن: ٢٤٤ كجم تقريبًا
