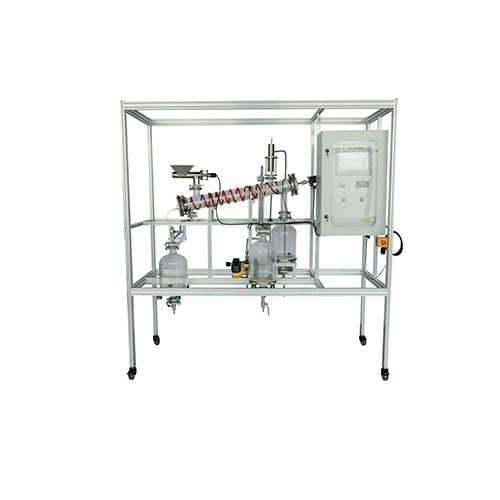

ZF0323 وحدة استخلاص المواد الصلبة والسائلة، معدات تعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

١. مقدمة عن الجهاز
١.١ نظرة عامة
الاستخلاص، المعروف أيضًا باسم استخلاص المذيبات، هو طريقة تستخدم اختلاف ذوبانية أو معامل توزيع المواد في مذيبين غير قابلين للامتزاج (أو قليلي الذوبان) لنقل المواد المذابة من مذيب إلى آخر. يُستخدم على نطاق واسع في الصناعات الكيميائية والمعدنية والغذائية وغيرها، ويُستخدم بشكل عام في صناعة تكرير البترول. وهو وسيلة بالغة الأهمية لفصل المخاليط في الوقت الحاضر.
يعتمد جهاز استخلاص المواد الصلبة والسائلة SLEU-1000 على مبدأ الاستخلاص، ويمكنه استخلاص المواد المطلوبة من عملية الفصل المطلوبة. يحتوي جهاز استخلاص المواد الصلبة والسائلة على وحدة استخلاص ذات وظائف آلية، ويعمل على زيادة مساحة التلامس للفصل عن طريق التدفق المعاكس لسائل الاستخلاص لتحسين كفاءة الاستخلاص. يوفر الجهاز وعاءً زجاجيًا شفافًا، مما يسمح بعرض عملية الاستخلاص وحالة التشغيل بوضوح.
١.٢ الميزات
(١) يحتوي الجهاز على سلك تأريض كهربائي آمن وموثوق، وهو مزود بمفتاح إيقاف طارئ.
(2) يتميز الجهاز بتصميم معياري، حيث يمكن عرض وظائفه بوضوح من خلال وحداته.
(3) يعتمد الجهاز تصميمًا متكاملًا كهربائيًا، إذ يتم توصيل جميع الكابلات الكهربائية الخاصة به بصندوق التوصيل، مما يُسهّل فهم آلية عمله.
(4) يحتوي الجهاز على عدد كبير من الوحدات التجريبية الشفافة، مما يُتيح للمستخدمين رؤية حالة التشغيل بوضوح.
2. المواصفات الفنية
مصدر الطاقة: تيار متردد أحادي الطور 220 فولت، 50 هرتز
الأبعاد: 2200 مم × 2130 مم × 1130 مم
الوزن: 308 كجم
ظروف التشغيل: درجة حرارة الغرفة من -10 درجة مئوية إلى +40 درجة مئوية؛ الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)

3. قائمة المكونات وشرح مفصل
3.1 الجزء الرئيسي
الرقم الاسم
1 المكثف
2 وحدة تغذية المستخلص
3 شريط العزل
4 فتحة التهوية
5 خزان تخزين المنتج المختلط المستخلص
6 المسخن المسبق
7 مضخة الدوران
8 خزان تخزين المذيب
9 خزان تخزين المواد الصلبة المستخلصة
10 جهاز تغذية تفاعل الاستخلاص
11 المحرك
12 صندوق التحكم الكهربائي
13 مفتاح إيقاف الطوارئ
3.2 صندوق الطاقة
الرقم الاسم
1 شاشة لمس
2 قاطع الدائرة
3 وحدة تحكم درجة الحرارة PID
4 مؤشر الطاقة
5 مفتاح التسخين
6 محول التردد
7 وحدة تنظيم الجهد
8 مفتاح إيقاف الطوارئ
9 المرحل
10 وحدة التحكم المنطقية القابلة للبرمجة من سيمنز
11 وحدة تزويد الطاقة
12 وحدة الإدخال والإخراج التناظرية
3.3 قائمة تكوين المعدات
الرقم الاسم الكمية
المكون 1 مضخة الدوران 1
المكون 2 مضخات القياس 1
المكون 3 وحدة التحكم المنطقية القابلة للبرمجة من سيمنز 1
المكون 4 محول التردد 1
المكون 5 تناظري وحدة الإدخال والإخراج 1
المكون 6: شاشة لمس 1
المكون 7: وحدة تحكم PID 1
المكون 8: وحدة تنظيم الجهد 2
المكون 9: وحدة تزويد الطاقة 1
3.4 الملحقات
الرقم، الاسم، الكمية
1: مجموعة مفاتيح ألين 1
2: كابل 1
3: مبشرة 1
4: قرص مضغوط للبرنامج 1
5: مجموعة أنابيب عازلة 6
4. قائمة التجارب
التجربة 1: عرض توضيحي لتجربة حقن سائل الاستخلاص لجهاز الاستخلاص الصلب-السائل
التجربة 2: عرض توضيحي لتجربة التحكم الكهربائي لجهاز الاستخلاص الصلب-السائل
التجربة 3: تجربة لتوضيح تأثير تعديل متغيرات جهاز الاستخلاص الصلب-السائل على كفاءة الاستخلاص
التجربة 4: عرض توضيحي لجهاز الاستخلاص الصلب-السائل ووظيفة الاتصال بالكمبيوتر
التجربة 5: عرض توضيحي لتجربة فصل المنتج المختلط المستخلص لجهاز الاستخلاص الصلب-السائل
التجربة 6: عرض توضيحي لتجربة معالجة المنتجات الصلبة بعد الاستخلاص بواسطة جهاز الاستخلاص الصلب-السائل جهاز الاستخلاص
التجربة 7: عرض توضيحي لتجربة تنظيف جهاز استخلاص المواد الصلبة والسائلة
