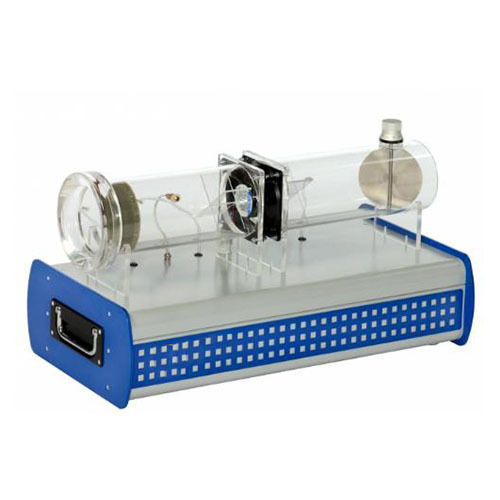

SR282 تجارب باستخدام مروحة محورية - معدات تدريب وتعليم في مجال هندسة الموائع1. الوصف
يتم سحب الوسط المراد نقله في اتجاه محوري نحو عمود دوران المروحة المحورية بفعل حركة دوران العضو الدوار (الروتور). يتدفق الوسط عبر العضو الدوار ويُطرد في اتجاه محوري خلفه.
تتيح هذه الوحدة التجريبية إجراء تجارب أساسية للتعرف على سلوك التشغيل والمتغيرات المميزة الهامة للمراوح المحورية.
تشتمل الوحدة على مروحة محورية ذات سرعة متغيرة يتم التحكم فيها عبر وحدة تحكم مدمجة، بالإضافة إلى أنبوب سحب وأنبوب دفع. تم تزويد أنابيب السحب والدفع الشفافة بألواح توجيه لضبط مسار التدفق، كما يوجد جهاز لتقويم التدفق (مُهدئ للتيار) داخل أنبوب السحب لضمان استقرار حركة الهواء. ويتم ضبط تدفق الهواء بواسطة صمام خنق (صمام تحكم) عند نهاية أنبوب الدفع.
2. التفاصيل الفنية
المواصفات
آلية عمل وسلوك تشغيل المروحة المحورية
مروحة محورية مزودة بمحرك دفع يعمل بنظام التبديل الإلكتروني (ECM)
سرعة متغيرة يتم التحكم فيها عبر وحدة تحكم مدمجة
أنابيب سحب ودفع شفافة
صمام خنق لضبط تدفق الهواء في أنبوب الدفع
تحديد معدل التدفق
عرض قيم فرق الضغط، ومعدل التدفق، والسرعة، واستهلاك الطاقة الكهربائية، والقدرة الهيدروليكية الناتجة، ودرجة الحرارة، والكفاءة
بفضل استخدام أجهزة قياس مدمجة تعتمد على المعالجات الدقيقة، لا توجد حاجة لأجهزة إضافية تتطلب توصيلات سلكية قد تكون عرضة للأخطاء
3. البيانات الفنية
أنبوب السحب
القطر الداخلي: 110 مم
الطول: 275 مم
أنبوب التصريف
القطر الداخلي: 110 مم
الطول: 310 مم
مروحة محورية
استهلاك الطاقة: 90 واط
السرعة الاسمية: 9500 دورة/دقيقة
أقصى معدل تدفق حجمي: حوالي 600 متر مكعب/ساعة
أقصى فرق ضغط: حوالي 700 باسكال
نطاقات القياس
فرق الضغط: 0...1800 باسكال
معدل التدفق: 0...1000 متر مكعب/ساعة
درجة الحرارة: 0...100 درجة مئوية
السرعة: 0...9999 دورة/دقيقة
استهلاك الطاقة: 0...500 واط
230 فولت، 50 هرتز، أحادي الطور
230 فولت، 60 هرتز، أحادي الطور؛ 120 فولت، 60 هرتز، أحادي الطور
خيار اعتماد UL/CSA متاح
المتطلبات التشغيلية
حاسوب شخصي يعمل بنظام Windows
