لوحة تدريب أوعية التمدد، معدات المختبر الحراري، معدات التدريس، المعدات التعليمية

SR3007 لوحة تدريب أوعية التمدد، معدات المختبر الحراري، معدات التدريس، المعدات التعليمية
١. مقدمة المنتج
١.١ وصف المنتج

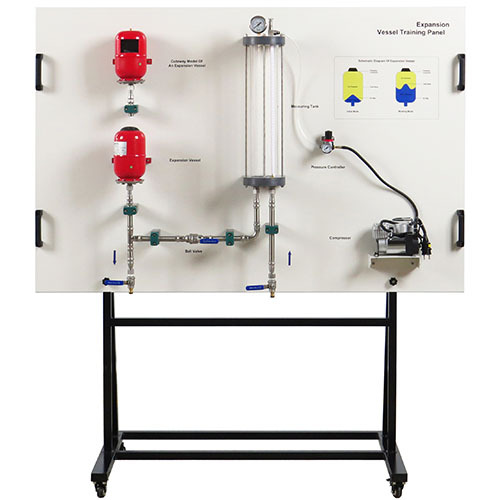

لوحة تدريب حاوية التوسيع هي نموذج مقطعي للحاوية، إما بالحجم الطبيعي أو مصغر، مدمج في لوحة تدريب أو حامل. تعرض اللوحة بشكل منهجي الهيكل الداخلي والوصلات الخارجية لحاوية التوسيع.
١.٢ مميزات المنتج
بفضل تصميمها المرئي والبديهي، يمكن للمتدربين مشاهدة حالة التشغيل داخل الحاوية مباشرةً.
٢. المواصفات الفنية
٢.١ المعايير الفنية
معايير مصدر الطاقة: تيار متردد أحادي الطور ثلاثي الأسلاك ٢٢٠ فولت ±٥٪ ٥٠ هرتز
٢.٢ الأبعاد والوزن
الأبعاد: ١٦٥٠ مم × ٧٠٠ مم × ١٨٢٠ مم
الوزن: أقل من ١٠٠ كجم

3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي للمنتج
الرقم الاسم الكمية
1 مضخة هواء 1
2 خزان قياس 1
3 خزان تمدد 1 1
4 خزان تمدد 2 1
3.2 مقدمة عن المنتج
الرقم الاسم الكمية
1 صمام تخفيف الضغط 1
2 خزان قياس 1
3 مقياس مستوى السائل 1
4 خزان تمدد 2
5 مدخل 1
6 مخرج 1
7 مضخة هواء 1
8 صمام تنظيم الضغط 1
3.3 ملحقات المنتج
الرقم الاسم الكمية
1 موصل سريع، موصل مياه رباعي النقاط 2
2 مشابك أنابيب من الفولاذ المقاوم للصدأ 304 1
4. قائمة تجارب تعليم المنتج (انظر دليل التجارب لمزيد من التفاصيل)
(1) تجربة صمام التمدد
