معدات تدريب على السلالم المتحركة، مقاعد تدريب مدرسية، معدات مختبرات مدرسية، معدات تدريب كهربائية تعليمية

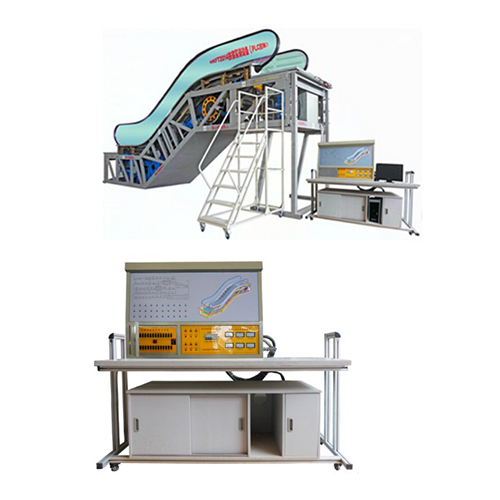

معدات تدريب على السلالم المتحركة ZM9001، مقاعد تدريب مدرسية، معدات مختبرات مدرسية، معدات تدريب كهربائية تعليمية
مصدر الطاقة: تيار متردد ثلاثي الأطوار، 5 خطوط، 380 فولت/220 فولت ±7.5%، 50 هرتز
سرعة السلم المتحرك: 0.5 م/ث
ارتفاع المصعد: 1000 مم
الأبعاد: 9000 مم × 3300 مم × 3800 مم
القدرة المقدرة: ≤5.5 كيلوواط
الوزن: 7 أطنان
وسائل الحماية: حماية من التأريض، حماية من التيار الزائد، حماية من الحمل الزائد، حماية من التسرب، مقاومة للكسر، مقاومة للصدمات، وفقًا للمعايير الوطنية ذات الصلة.
أولًا: نظرة عامة
يُعدّ جهاز التدريب والتقييم التجريبي لمهارات الكهرباء في المصاعد أداةً لتعليم وتقييم أنظمة التحكم الكهربائية PLC لطلاب تخصصات الكهرباء والأتمتة والتخصصات ذات الصلة، ولتدريب فنيي الكهرباء في المدارس الثانوية الفنية والمهنية، ولتقييم فنيي صيانة الكهرباء في المدن والمحافظات. يُمكن استخدام هذا الجهاز في العروض التوضيحية داخل الفصول الدراسية، وشرح مبدأ تشغيل أنظمة التحكم الكهربائية في المصاعد، والتدريب العملي. يُحاكي الجهاز عشرات الأعطال الكهربائية. يستخدم الطلاب مخطط المبدأ لتحليل الأعطال والحكم عليها، وفهم أعطال المصاعد الكهربائية وكيفية إصلاحها فهمًا شاملًا ودقيقًا. يُعد هذا الجهاز أداة مثالية لتقييم التدريب على المهارات، وله تأثير تعليمي ملحوظ.
ثانيًا، المواصفات الفنية:
1. طاقة الإدخال: تيار متردد ثلاثي الأطوار، أربعة أسلاك (أو خمسة أسلاك)، 380 فولت ± 10%، 50 هرتز.
2. قدرة الجهاز: أقل من 8 كيلو فولت أمبير.
3. ارتفاع الرفع: 2000 مم.
4. طريقة التحكم: وحدة تحكم منطقية قابلة للبرمجة (PLC) مع تحكم ذاتي التشغيل بتحويل التردد.
5. نظام المراقبة: مراقبة فورية لحالة الجهد والتيار.
6. وحدة الأعطال: تحتوي على 30 وظيفة لمحاكاة الأعطال الشائعة.
7. الحماية: مزودة بوظائف حماية من التأريض، والحمل الزائد، والتيار الزائد، وتيار التسرب، وتتوافق مع المعايير الوطنية للسلامة.
٨. الأبعاد: ٨٠٠٠ مم (طول) × ١٦٠٠ مم (عرض) × ٤٢٠٠ مم (ارتفاع)
٩. أبعاد طاولة التدريب: ١٦٨٠ × ٧٥٠ × ١٦١٠ مم
١٠. أبعاد السلم المساعد: ١٤٠٠ × ٦٠٠ × ٢١٨٠ مم
١١. هيكل الجهاز: مصعد التدريب مصنوع من الفولاذ، ومنصة الاختبار مصنوعة من الحديد المقوى بطبقتين، مما يجعلها متينة وقوية.
ثالثًا، التكوين الأساسي للجهاز التجريبي
١. مصدر الطاقة: مزود بمصدر طاقة تيار متردد ثلاثي الأطوار بخمسة أسلاك (٣٨٠ فولت تيار متردد) مع حماية من تسرب التيار الزائد.
٢. نظام حماية السلامة الشخصية: تم تركيب جهاز حماية من تسرب التيار على منصة الاختبار. في حال وجود تسرب للتيار في دائرة التحكم أو دائرة خرج كهربائي قوي، يتم قطع التيار الكهربائي فورًا لضمان سلامة العاملين والمعدات.
3. المنصة التجريبية: تم تركيب طاولة مراقبة الجهد والتيار على اللوحة، مما يتيح مراقبة حالة تشغيل المصعد بصريًا في الوقت الفعلي. يتميز المصعد بتصميم واقعي، حيث تم تطويره بالكامل بناءً على المصعد المستخدم فعليًا في الصناعة. يحتوي المصعد على مخطط تفصيلي كامل للخط لتسهيل تحليل مبدأ عمل الجهاز وتحليل أعطال الخط وإزالتها.
4. ضبط الأعطال: تحتوي اللوحة على 20-28 مفتاحًا للأعطال حسب التكوينات المختلفة، بينما تمثل المفاتيح من 29 إلى 32 مفاتيح احتياطية، مما يسهل ضبط أعطال خط أمان المصعد بشكل عشوائي أثناء العملية التعليمية، ويتكيف تمامًا مع متطلبات تغيير محتوى التدريس.
5. طاولة التجارب: صُنعت طاولة التجارب من قطاعات ألومنيوم صناعية قياسية، وتمت معالجة سطحها بالأكسدة الكهربائية، مما يمنحها مظهرًا جميلًا ومتانة عالية. سطح الطاولة مصنوع من صفائح عالية الكثافة، مما يجعله قويًا وجميل المظهر، ويحتوي على درجين كبيرين للأدوات والمواد.
رابعًا. المشروع التجريبي ومحتواه الرئيسي:
1. تعريف الطلاب بمبدأ عمل وتكوين السلالم المتحركة الصناعية الشائعة، بالإضافة إلى بنية ومبدأ عمل الأجهزة الكهربائية ذات الجهد المنخفض.
2. من خلال تحليل المخطط الكهربائي، يستوعب الطلاب آليات السلامة والحماية في المصعد، ويتعرفون على آلية عمله من خلال التحليل والقياس، ويحددون موقع العطل، ويفهمون مبدأ تشغيله فهمًا عميقًا.
3. تحسين مهارات الطلاب العملية في التحليل، ورفع مستوى أدائهم التشغيلي.
4. من خلال تحليل أعطال المصعد وإصلاحها، يكتسب الطلاب معرفة وفهمًا للأعطال الشائعة فيه.
5. من خلال برمجة وحدة التحكم المنطقية القابلة للبرمجة (PLC) من ميتسوبيشي، يتعرف الطلاب على مبادئ وأساليب برمجة هذه الوحدة.
5. برنامج محاكاة تعليم السلالم المتحركة:
يستخدم البرنامج تقنية المحاكاة الافتراضية ثلاثية الأبعاد (3DPDF)، حيث يجمع بين مستندات PDF ديناميكية تحتوي على نصوص وصور وفيديوهات ونماذج (أي مستندات PDF تفاعلية مع رسوم متحركة ثلاثية الأبعاد)، بما في ذلك بيانات ثلاثية الأبعاد غنية. تتميز واجهة البرنامج برسوماتها الواضحة والجميلة، وسهولة تعلمها واستخدامها، مما يُحسّن من اهتمام المعلمين والطلاب، ويُعمّق فهم الطلاب للمعرفة وتطبيقها. وذلك من خلال رسوم متحركة ثلاثية الأبعاد للتفكيك، ورسوم متحركة ثلاثية الأبعاد للتجميع، ومحاكاة التفكيك، وغيرها.

بفضل أساليبها، يُظهر البرنامج بوضوح عملية تفكيك وتركيب آلية سلم المصعد، والهيكل الجمالوني، ووحدة القيادة الرئيسية، وغيرها من الوحدات. ويمكن تنفيذ الوظائف التالية:
1. رسوم متحركة تفاعلية افتراضية للتفكيك، مرتبة حسب الهيكل الميكانيكي، حيث تتضمن كل خطوة رسومًا متحركة وشرحًا نصيًا مفصلًا للتفكيك.
2. يتيح البرنامج تدوير النموذج وتكبيره وتصغيره وتحريكه وإخفائه وعزله وعرضه بحرية، مع إمكانية تدوير النموذج وتكبيره وتحريكه، وتحديد الأجزاء المخفية والمعزولة، وعرض الكل، والتبديل إلى وضع ملء الشاشة، وغيرها.
3. وظيفة تشغيل البرنامج: يتضمن البرنامج أزرارًا للخطوة الأولى، والخطوة السابقة، وتشغيل الكل، والخطوة التالية، والخطوة الأخيرة، وما إلى ذلك.
4. معلومات أساسية وشرح لمبادئ عمل السلالم المتحركة.
5. عرض توضيحي متحرك لمبدأ عمل السلم المتحرك.
6. تفكيك وتركيب افتراضي، مع عرض ثلاثي الأبعاد لخطوات السلم المتحرك.
٧. عرض توضيحي ثلاثي الأبعاد لتفكيك وحدة تشغيل السلم المتحرك.
٨. عرض توضيحي ثلاثي الأبعاد لتفكيك وتجميع هيكل دعامة أوتوماتيكية.
٦. الخصائص الهيكلية للسلم المتحرك
١. الخصائص الهيكلية
السلم المتحرك عبارة عن آلة نقل مفتوحة تعمل بالكهرباء، وقادرة على نقل أعداد كبيرة من الركاب بشكل مستمر في اتجاه محدد.
يتميز السلم المتحرك بهيكل مدمج، وهو آمن وموثوق، كما أنه سهل التركيب والصيانة. لذلك، يُستخدم على نطاق واسع في الأماكن ذات الكثافة العالية للركاب،
مثل المحطات، والمباني الطرفية، ومراكز التسوق، وغيرها. يتمتع السلم المتحرك بقدرة نقل عالية، وجميع أجزاء النقل فيه مصنوعة من المعدن.
٧. المشاريع التدريبية الرئيسية:
معدات تدريب على تركيب وضبط درابزين السلالم المتحركة
معدات تدريب على تركيب وضبط سلسلة السلالم المتحركة
معدات تدريب على تركيب وضبط نظام جر السلالم المتحركة
معدات تدريب على تركيب وضبط آلية تشغيل السلالم المتحركة
معدات تدريب على تركيب وتشغيل نظام منع الانعكاس الميكانيكي والكهربائي للسلالم المتحركة
معدات تدريب على تجميع نظام تزييت السلالم المتحركة وإجراء التجارب عليه
معدات تدريب على تجميع نظام حماية السلامة للسلالم المتحركة وإجراء التجارب عليه.
