جهاز تدريب هيدروليكي كهربائي، مقعد هيدروليكي، معدات تعليمية، معدات تدريب مهني

ZMH1107 جهاز تدريب هيدروليكي كهربائي، مقعد هيدروليكي، معدات تعليمية، معدات تدريب مهني
نظرة عامة على المنتج
1.1 نظرة عامة

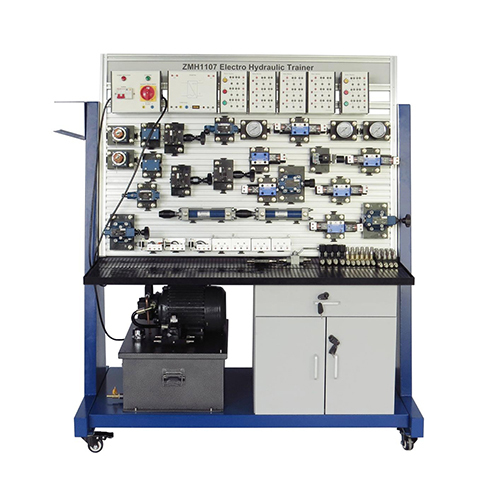

يُجهّز مقعد التدريب الهيدروليكي الكهربائي ZMH1107 بمكونات هيدروليكية حقيقية، مثل المضخات والصمامات والمشغلات، وغيرها، والتي يُمكن تركيبها بمرونة على لوحة التشغيل. تستخدم جميع الوصلات موصلات سريعة مفتوحة ومغلقة في كلا الطرفين، مما يُتيح للطلاب بناء واختبار دوائر هيدروليكية مختلفة من خلال توصيل هذه المكونات. من خلال هذا المقعد التدريبي، يُمكن للطلاب فهم مبدأ عمل النظام الهيدروليكي بشكل أفضل وتحسين مهاراتهم العملية.
1.2 الميزات
(1) يُمكن استخدام النظام لتصميم الدوائر الهيدروليكية وتعلم تقنية التحكم الهيدروليكي.
(2) تُتيح منصة الألومنيوم ذات الفتحة على شكل حرف T توصيل المكونات بسرعة.
(3) صُنعت المعدات من إطار معدني عالي القوة، يتميز بتصميمه الجميل ومتانته؛ والجزء السفلي مُجهز بعجلات متعددة الاستخدامات لسهولة الحركة.
II. معلمات الأداء
طاقة الإدخال: أحادي الطور، ثلاثي الأسلاك، ٢٢٠ فولت، ٥٠ هرتز
الأبعاد: ١٦٠٠ × ٧٥٠ × ١٧٠٠ مم
الوزن: أقل من ٢٤٠ كجم
III. قائمة المكونات ومقدمة مفصلة
٣.١ الجزء الرئيسي
الرقم والاسم
١. الهيكل
٢. المكونات الأساسية (صندوق الأدوات المدمج، محطة هيدروليكية، وعاء الزيت)
٣. عجلات عالمية
٤. لوحة التشغيل
٥. صندوق مصدر الطاقة
٦. صندوق مصدر الطاقة DC٢٤
٧. صندوق الأزرار
٨. صندوق التتابع

3.2 المكونات الهيدروليكية
الرقم    الاسم
1 صمام يدوي    4/2 اتجاه
2 صمام ملف لولبي    4/2 اتجاه
3 صمام ملف لولبي    4/3 اتجاه
4 صمام تخفيض ضغط تجريبي
5 صمام تسلسل تجريبي
6 صمام تخفيف ضغط تجريبي
7 صمام تخفيف ضغط مباشر
8 صمام تنظيم السرعة
9 صمام تحكم هيدروليكي أحادي الاتجاه
10 صمام السفر
11 صمام أحادي الاتجاه
12 صمام الخانق
13 صمام خماسي الاتجاهات
14 صمام كروي
15 صمام ثلاثي الاتجاهات على شكل حرف T
16 مرحل ضغط
17 أسطوانة مزدوجة الفعل
18 مقياس ضغط
19 مفتاح السفر
20 مستشعر سعوي
21 مستشعر حثي
22 مستشعر كهروضوئي
3.3 الملحقات
الرقم الاسم الكمية
1 كابل كهربائي 2 مم (أحمر) 20
2 كابل كهربائي 2 مم (أسود) 20
3 كابل كهربائي 2 مم (أصفر) 20
4 كابل كهربائي 4 مم (أصفر) 1
5 كابل كهربائي 4 مم (أزرق) 1
6 مفتاح سداسي 1
7 شريط لاصق 2
IV. قائمة التجارب
التجربة ١: مقدمة في محطة الهيدروليك
التجربة ٢: تجربة تشغيل صمام يدوي رباعي/نصف مسار
التجربة ٣: تجربة تشغيل صمام الملف اللولبي رباعي/نصف مسار
التجربة ٤: تجربة تشغيل صمام الملف اللولبي رباعي/ثلاثي المسارات
التجربة ٥: تجربة تشغيل صمام الفائض ذي التأثير المباشر
التجربة ٦: تجربة تشغيل صمام تخفيض الضغط التجريبي
التجربة ٧: تجربة تشغيل صمام تنظيم السرعة
التجربة ٨: تجربة تشغيل صمام عدم الرجوع للتحكم الهيدروليكي
التجربة ٩: دراسة العلاقة بين درجة فتح وإغلاق صمام الخانق وفرق الضغط
التجربة ١٠: تجربة تشغيل مرحل الضغط
التجربة ١١: تجربة تشغيل صمام السفر
التجربة ١٢: تجربة تشغيل صمام التسلسل التجريبي
