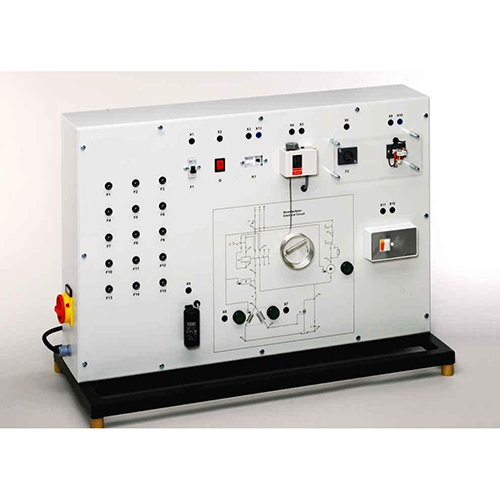

الأعطال الكهربائية في أنظمة تكييف الهواء البسيطة، ومعدات التبريد، ومعدات المختبرات، ومعدات التدريس، والمعدات التعليمية.

ZM6147 الأعطال الكهربائية في أنظمة تكييف الهواء البسيطة، ومعدات التبريد، ومعدات المختبرات، ومعدات التدريس، والمعدات التعليمية.
الوصف الفني
يتطلب تحديد الأعطال الكهربائية في أنظمة تكييف الهواء
معرفة شاملة. تشمل هذه المعرفة تصميم وتشغيل المكونات الكهربائية الفردية، بالإضافة إلى قراءة مخططات الدوائر.
يساعد هذا البرنامج على اكتساب هذه المعرفة.
يوضح الدائرة الكهربائية لنظام تكييف هواء بسيط،
يتكون أساسًا من ضاغط غاز التبريد ومروحة في وحدة تبريد الهواء.
دوائر التحكم موجودة بالفعل.
تمت محاكاة محرك الضاغط والمروحة.
يتم التحكم في الضاغط بواسطة منظم حرارة.
يمكن تغيير سرعة محرك المروحة على مرحلتين بواسطة مُحَوِّل.
يتم بدء تشغيل محرك الضاغط بواسطة مرحل بدء التشغيل ومكثف بدء التشغيل.
تُكمل أجهزة الحماية النموذجية، مثل قاطع الدائرة، الدائرة الكهربائية.
يتم الإشارة إلى حالة تشغيل المكونات المُحاكاة، الضاغط والمروحة، بواسطة مصابيح في مخطط الدائرة على اللوحة الأمامية.
من الممكن محاكاة 15 عطلًا مختلفًا، مثل كسر الملف في المحرك أو عطل في نقطة التلامس. للكشف عن الأعطال، يتم فحص الفولتية والمقاومات عند منافذ المختبر باستخدام جهاز القياس المتعدد.
يسهل رسم مخطط الدائرة على اللوحة الأمامية تحديد نقاط القياس.
توضح المواد التعليمية المنظمة جيدًا الأساسيات، وتوفر دليلًا خطوة بخطوة لإجراء التجارب.
أهداف التعلم / التجارب
- التصميم الكهربائي ومبدأ تشغيل أنظمة تكييف الهواء البسيطة
- قراءة وفهم مخططات الدوائر الكهربائية
- تصميم وتشغيل المكونات الكهربائية في نظام تكييف الهواء
* مكثف بدء التشغيل
* مرحل بدء التشغيل
* الحماية من الحرارة الزائدة
* الموصل الرئيسي
* المصهر التلقائي
* مفتاح التشغيل/الإيقاف
* مفتاح السرعة
* منظم الحرارة
- اكتشاف الأعطال في المكونات الكهربائية
* في وضع الخمول
* تحت جهد التيار الكهربائي

المواصفات
[1] وحدة تجريبية من السلسلة العملية
لتدريب مهندسي الميكاترونيك في مجال
التبريد
[2] محاكاة الدائرة الكهربائية لنظام تكييف هواء بسيط
للتبريد
[3] دوائر تحكم حقيقية بمكونات كهربائية،
ودوائر تحميل محاكاة
[4] محاكاة كهربائية للضاغط والمروحة
[5] التحكم في درجة الحرارة باستخدام منظم حرارة وضاغط
[6] مروحة بسرعتين قابلتين للتعديل
[7] حالات تشغيل المكونات المحاكاة
موضحة بواسطة مصابيح في مخطط الدائرة
[8] مخطط الدائرة موضح على اللوحة الأمامية
[9] تحديد 15 عطلاً: يقيس جهاز القياس المتعدد
الفولتية أو المقاومة عند مقابس المختبر
البيانات الفنية
ضاغط محاكاة
- تيار بدء التشغيل: > 3 أمبير
المكونات الكهربائية للضاغط
- مكثف بدء التشغيل
- مرحل بدء التشغيل
- حماية من الحرارة الزائدة (ثنائي المعدن)
المكونات الكهربائية للمروحة
- مفتاح تشغيل/إيقاف
- مفتاح السرعة
منظم الحرارة: -5...35 درجة مئوية
أجهزة السلامة العامة
- موصل رئيسي
- مصهر تلقائي
الأبعاد والوزن
الطول × العرض × الارتفاع: 900 × 400 × 650 مم
الوزن: حوالي 30 كجم
متطلبات التشغيل
230 فولت، 50/60 هرتز، أحادي الطور أو 120 فولت، 60 هرتز/CSA، أحادي الطور
محتويات العبوة
وحدة تجريبية واحدة
جهاز قياس متعدد واحد
مجموعة واحدة من مواد التعليمات
