نظرة عامة على المنتج
1.1 نظرة عامة

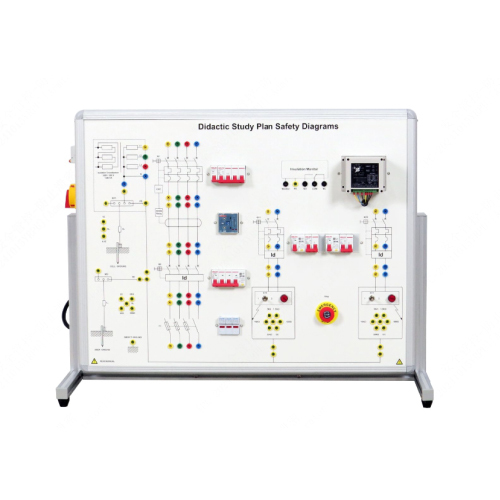

يتكون الهيكل من صفائح فولاذية معالجة كيميائيًا ومغطاة بطبقات متعددة من طلاء الإيبوكسي؛ وقاعدته مزودة بأرجل مطاطية تُمكّن من وضعه على طاولة العمل. تُظهر اللوحة جميع المكونات اللازمة لتشغيل الدائرة بشكل صحيح.
1.2 الميزات
1. الجهاز مزود بزر إيقاف طارئ، يُمكّن من قطع التيار الكهربائي فورًا عند حدوث أي حادث.
2. قاطع الدائرة مزود بحماية من التسرب ومفتاح فصل. عند تسرب الكهرباء من الجهاز، يُفصل قاطع الدائرة ليؤدي وظيفة الحماية.
3. الهيكل مصنوع من صفائح فولاذية معالجة كيميائيًا، وهي آمنة ومستقرة.
4. السطح مغطى بطبقات متعددة من طلاء الإيبوكسي، وهو أكثر متانة ويصعب كسره.
2. معلمات الأداء
2.1 المعلمات التقنية
معلمات مصدر الطاقة: تيار متردد أحادي الطور، ثلاثي الأسلاك، 220 فولت ±10%، 50 هرتز
2.2 الأبعاد والوزن
الأبعاد: 1000*580*770 مم
الوزن: أقل من 68 كجم
III. قائمة المكونات
3.1 الجزء الرئيسي
الرقم: الاسم
1. اللوحة
2. الحامل
3. محول عزل ثلاثي الأطوار
3.2 الأجزاء الكهربائية
الرقم: الاسم
1. قاطع دائرة الطاقة
2. مفتاح الطاقة
3. محول عزل ثلاثي الأطوار
4. مرحل تيار التسرب
5. قاطع دائرة 4 أقطاب مع مُحرر
6. صف أسلاك التأريض
7. قاطع دائرة 4 أقطاب مع حماية من التسرب
8. المصهر
9. مُحوّل المكثف
10. مؤشر الطاقة
11. المقاومة
12. زر إيقاف الطوارئ
13. قاطع دائرة 2 أقطاب مع حماية من التسرب
14. جهاز اختبار عزل التيار المتردد
15. منفذ الاختبار
3.3 الملحقات
الرقم: الاسم
1. كابل وصلة جسر على شكل حرف U، أسود، 4 مم
2. كابل كهربائي 4 مم، أصفر، مزدوج الطرف، طوله متر واحد
3. كابل كهربائي 4 مم، أخضر، مزدوج الطرف، طوله متر واحد
4. كابل كهربائي 4 مم، أحمر، مزدوج الطرف، طوله متر واحد
5. كابل كهربائي 4 مم، أزرق، مزدوج الطرف، طوله متر واحد
6. كابل كهربائي 4 مم، مزدوج الطرف، لونان، طوله متر واحد
7. رقمي مقياس متعدد UA9205
8 فيوزات
3.4 قائمة تكوين المنتج
الرقم الاسم الكمية
1 محول عزل ثلاثي الأطوار 1.5 كيلوواط 380/380 (4 منافذ) 1
2 قاطع دائرة DZ47s بدون حماية من التسرب، 4 أقطاب، 2 أمبير، نوع C 1
3 قاطع دائرة DZ47s بدون حماية من التسرب، 2 أقطاب، 1 أمبير، نوع C 2
4 قاطع دائرة DZ47SLES أحمر، 2 أقطاب، 16 أمبير، مع حماية من التسرب، جديد 2
5 قاطع دائرة DZ47SLES أحمر، 4 أقطاب، 25 أمبير، مع حماية من التسرب، جديد 2
6 قاطع دائرة DZ47s MX+OF3 (Delixi) تيار متردد 220 فولت 1
7 محول تيار تسرب 1
8 كابل وصلة جسر على شكل حرف U، 4 مم، أسود 20
9 مرحل تيار تسرب 1
10 كابل كهربائي 4 مم، متر واحد، أصفر، مزدوج الأطراف 5
11 كابل كهربائي 4 مم 1 متر ثنائي الطرف أخضر ٥
١٢ كابل كهربائي ٤ مم متر واحد ثنائي الطرف أحمر ٥
١٣ كابل كهربائي ٤ مم متر واحد ثنائي الطرف أزرق ٥
١٤ كابل كهربائي ٤ مم متر واحد ثنائي الطرف ثنائي اللون ٥
١٥ مقياس متعدد رقمي UA9205 ١
٤. قائمة التجارب
التجربة ١: اختبار محاكاة صدمة كهربائية بشرية
التجربة ٢: اختبار جهاز اختبار عزل التيار المتردد
التجربة ٣: اختبار مرحل تيار التسرب
التجربة ٤: اختبار فصل قاطع دائرة حماية التسرب ٤ ب
