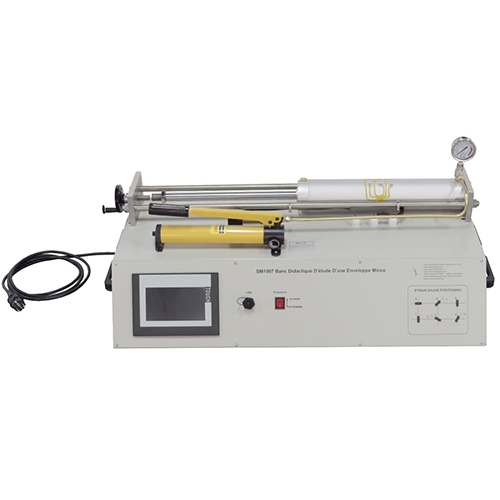

SM1007 مقعد تعليمي لدراسة ظرف رقيق، معدات تعليمية، معدات تدريب مهني، معدات مختبر ميكانيكا الموائع

١. تعريف بالمعدات
ميزات المعدات: منصة تعليمية لدراسة الأغشية الرقيقة (SM107)، تتيح دراسة وتحليل حالات الإجهاد والتشوه في الأغلفة الأسطوانية الرقيقة المضغوطة.
يجب أن تكون المنصة قادرة على التحقق تجريبياً من النظرية المتعلقة بالغلاف الرقيق عن طريق قياس تشوه جدار الأسطوانة عند نقاط مختلفة وفي اتجاهات متعددة.
يجب أن يسمح جهاز الاختبار بإجراء التجارب التعليمية التالية:
الإجهادات الطولية، والمحيطية، والشعاعية، وثنائية المحور
سلوك الأسطوانات في حالتي الفتح والإغلاق
استخدام مقاييس الإجهاد
العلاقة بين الإجهاد والانفعال في الأسطوانة وقيمة معامل المرونة (E)
الإجهاد والانفعال غير المباشرين
قيمة نسبة بواسون في الأسطوانة
حساب إجهاد القص في أي مكان في الأسطوانة باستخدام دائرة مور
تحديد الانفعالات الرئيسية باستخدام مبدأ التراكب
تأثير نظام الإجهاد ثنائي المحور
مصادر الخطأ في التجارب
2. المعايير الفنية
(1) الطاقة الكهربائية: أحادي الطور 220 فولت 50 هرتز
(2) الوزن: الوزن الإجمالي أقل من 200 كجم.
(3) المعايير الفنية (3) ظروف التشغيل: من -10 درجة مئوية إلى 40 درجة مئوية، رطوبة أقل من 85%
(4) الأبعاد: 1100 × 480 × 380 مم
المواصفات الفنية المطلوبة:
سعة الأسطوانة والخزان: حوالي 2 لتر
مادة الأسطوانة: سبيكة ألومنيوم.
سُمك الغلاف: 3 مم
الأبعاد الاسمية للأسطوانة: القطر الخارجي حوالي 80 مم، الطول حوالي 400 مم
الضغط: يُعرض بواسطة مقياس ضغط. مستشعر ضغط، وصلة كابل USB لنظام جمع البيانات.
مقياس الضغط: من 0 إلى 5 بار
أقصى ضغط داخل الأسطوانة: 3.5 ميجا نيوتن/م²
مقياس الإجهاد: مقاومة تعويض درجة الحرارة، عرض رقمي لقيمة التشوه.
جسر قياس التمدد مدمج في الطاولة.
نظام جمع بيانات اختياري متوفر.

3. قائمة المكونات
1. المقبض
2. عجلة ضبط يدوية
3. قضيب لولبي
4. قضيب متحرك
5. مقبض ضغط
6. قضيب توصيل
7. حساس ضغط
8. مضخة معززة
9. زر تخفيف الضغط
10. أسطوانة رقيقة الجدران
11. مقياس إجهاد
12. مقياس ضغط
13. خزانة
14. مخطط توضيحي لموقع مقياس الإجهاد
15. مفتاح الطاقة
16. منفذ USB
17. شاشة لمس
18. قابس الطاقة
4. قائمة التجارب
التجربة 1: أسطوانة رقيقة الجدران مفتوحة الطرف
التجربة 2: أسطوانة رقيقة مغلقة الطرف
التجربة 3: استخدام البرنامج
التجربة 4: تصدير بيانات البرنامج
