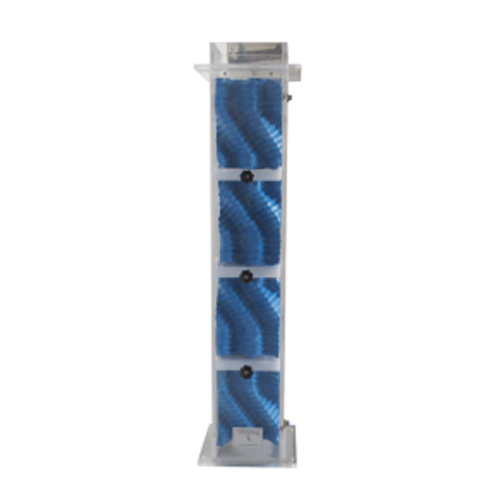

ZT0026 عمود تبريد (من النوع 5) - معدات تعليمية مدرسية، وطاولة تدريب مهني، ومعدات تدريب في مجال الحراريات.1 نظرة عامة على المنتج
1.1 نظرة عامة
يتكون هيكل برج التبريد في منصة الاختبار ZT 0026 من بنية أسطوانية مصنوعة من مادة الأكريليك الشفافة التي تتيح الرؤية والمراقبة. وقد صُممت في المنتصف حشوة (packing) ذات مساحة قابلة للتغيير، وذلك للمقارنة بين قدرات التبريد ومراقبة تأثير الترتيبات المختلفة للحشوة (انظر الجدول أدناه للحصول على التفاصيل)؛ كما يمكن تعديل صينية الحشوة الوسطى لتغيير مساحة التبادل الحراري.
يدخل الهواء إلى الأسطوانة من الأسفل ويتدفق نحو الأعلى؛ ويتم توصيل قسمي المدخل والمخرج بمقياس لفرق الضغط لقياس الفقد في الضغط.
1.2 الميزات
يمكن توصيل برج التبريد ZT0026 (النوع 2) بالوحدة ZT0022 والمقارنة بينهما وبين أنواع أخرى من أبراج التبريد؛
يمكن عرض بيانات المدخلات والمخرجات لبرج التبريد رقمياً عبر أجهزة القياس؛
يمكن عرض بيانات كل نقطة في دورة عمل المنصة على جهاز الكمبيوتر عبر وصلة USB؛
2 استعراض المحتوى
2.1 العوامل الرئيسية المؤثرة على انتقال الحرارة والرطوبة
في برج التبريد أثناء التشغيل العادي، تتمثل العوامل الرئيسية المؤثرة على عملية انتقال الحرارة في: درجة حرارة البصيلة المبللة للهواء الداخل (درجة حرارة التشبع المطلقة)، ودرجة حرارة الماء الداخل، وحجم تدفق الهواء، وحجم تدفق المياه المتداولة. وتُعرف النسبة بين حجم الماء وحجم الهواء باسم "نسبة الماء إلى الهواء".
(1) تأثير درجة حرارة البصيلة المبللة للهواء الداخل:
عند تثبيت العوامل المؤثرة الأخرى (درجة حرارة الماء الداخل، وحجم الماء، وحجم الهواء)، تنخفض قدرة انتقال الحرارة (فرق المحتوى الحراري/الإنثالبي) لعملية التبادل الحراري بأكملها مع ارتفاع درجة حرارة البصيلة المبللة للهواء الخارجي، مما يعني تراجع قدرة برج التبريد على تبديد الحرارة.
(2) تأثير درجة حرارة الماء الداخل:
عند تثبيت العوامل الأخرى وتغيير درجة حرارة الماء الداخل فقط، تزداد قدرة التبادل الحراري للعملية بأكملها مع ارتفاع درجة حرارة الماء الداخل، مما يشير إلى زيادة قدرة برج التبريد على تبديد الحرارة.
(3) تأثير تدفق الهواء:
عند تثبيت العوامل الأخرى وتغيير معدل تدفق الهواء فقط، ومع زيادة حجم الهواء، تزداد كمية الهواء الملامسة لوحدة حجم الماء، وبالتالي تزداد قدرة برج التبريد على تبديد الحرارة. (4) تأثير كمية المياه:
يتم تثبيت العوامل الأخرى دون تغيير، مع تعديل كمية المياه فقط. فمع زيادة كمية المياه المتداولة في برج التبريد، تقل كمية الهواء الملامسة لوحدة حجم المياه، مما يؤدي إلى انخفاض معدل التبادل الحراري. وترتفع درجة حرارة المياه الخارجة بالتزامن مع ارتفاع درجات حرارة دخول وخروج مياه التبريد المتداولة؛ ونظراً لانخفاض فرق درجات الحرارة، فإن القدرة التبريدية لبرج التبريد تنخفض.
