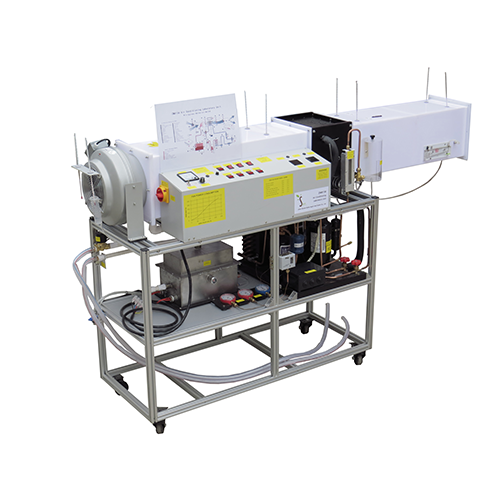

ZM6136P جهاز اختبار دورة تكييف الهواء المحوسب، معدات تعليمية، معدات مختبرات التبريد، معدات تعليمية، معدات مدرسية، تدريسادرس وحدة عمليات الترطيب والتدفئة والتبريد وإزالة الرطوبة، ورسمها على مخططات سيكومترية.
0.51 طن تبريد.
ضاغط محكم الإغلاق.
مكثف مبرد بالهواء مصنوع من أنابيب نحاسية وزعانف ألومنيوم، مزود بمروحة تبريد.
مبخر من نوع مسعر الهواء. يمر الهواء بواسطة مروحة عبر قناة. يمر المبرد المتمدد عبر ملفات المبخر المثبتة في القناة. يمر الهواء عبر الملفات ويتبرد.
صمام تمدد حراري.
صمام خدمة يدوي الإغلاق.
سخان ذو زعانف لتسخين الهواء.
قناة هواء مقاس 250 × 250 مصنوعة من صفائح فولاذية مدرفلة على البارد، مُركّب فيها المبخر.
غلاية صغيرة تعمل بالكهرباء للحفاظ على رطوبة الهواء مع سخان كهربائي.
منفاخ طرد مركزي بقدرة 1 حصان مع نظام تحكم في الهواء.
منفاخ.
مجموعة من المزدوجات الحرارية.
لوحة التحكم: الكمبيوتر، الرسومات، والبرمجيات:
كمبيوتر M Pentium IV، معالج ثنائي النواة، سرعة 3 جيجاهرتز، ذاكرة وصول عشوائي 512 ميجابايت، قرص صلب 160 جيجابايت، محرك أقراص ضوئية قابل للسحب والتحريك.
فأرة، لوحة مفاتيح، منفذان تسلسليان ومنفذ USB متوازي أمامي، شاشة LCD مقاس 17 بوصة.
بطاقات التوصيل: بطاقة ADC، بطاقة DAC (عدد 1).
منفذ اتصال RS. 232
ميزات برنامج SCADA
اتصال ثنائي الاتجاه للتحكم وجمع البيانات
وضع التحكم التلقائي/اليدوي
أوضاع P و PI و PD و PID
مخطط محاكاة مباشر للعملية يشمل SP و OP و PV
عرض البيانات عبر الإنترنت في شكل مخطط أنبوبي ورسوم بيانية
نقل سلس بين عمليات الحلقة المفتوحة والمغلقة
رسومات بيانية قوية مع اتجاهات وصفحات شريطية
وظيفة الإنذار
إمكانية طباعة البيانات
إمكانية تسجيل الأحداث
برنامج سهل الاستخدام يعمل بنظام ويندوز
أجهزة الإرسال
جهاز إرسال الطاقة: لقياس طاقة الضاغط.
جهاز إرسال الضغط: عدد 2 لقياس الضغط العالي والمنخفض.
جهاز إرسال التدفق: لقياس تدفقات غاز التبريد.
مجموعة مستشعرات RTD: لقياس درجة الحرارة.
نطاق التجارب
1. دراسة جميع المكونات المستخدمة في نظام تكييف الهواء.
2. دراسة دورة التبريد بضغط البخار.
٣. دراسة عمليات التسخين والتبريد والترطيب وإزالة الرطوبة.
٤. تحديد تأثير التبريد، ومدخلات الطاقة، ومعامل الأداء الفعلي، ومعامل أداء كارنو، ومعامل الأداء النظري، ومعامل الأداء النسبي، وسعة التبريد بالطن، وكفاءة المحطة.
