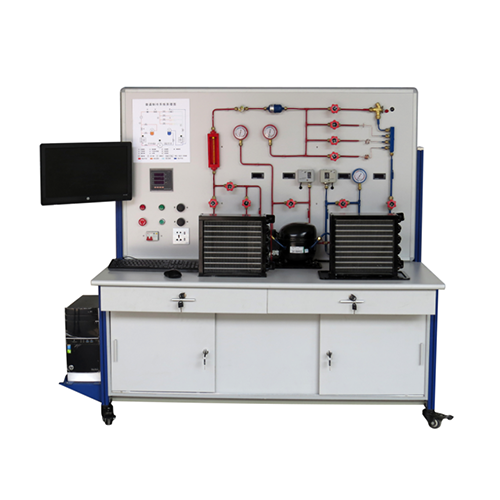

* نظام تبريد بالضغط مع مبخر ومكثف شفافين
* مقارنة عناصر التمدد المختلفة
* تأثير زيادة/نقص تعبئة النظام بمادة التبريد
الوصف الفني
يمثل هذا التصميم دائرة تبريد نموذجية تتكون من ضاغط محكم الإغلاق، ومكثف، ومبخر، وعنصر تمدد. صُمم كل من المبخر والمكثف كمبادل حراري ذي أنابيب مزودة بزعانف. أنابيب كلا المبادلين شفافة جزئيًا لتسهيل رؤية عملية التحول الطوري أثناء التبخر والتكثيف. يمكن مقارنة ثلاثة أنابيب شعرية بأطوال مختلفة وصمام تمدد حراري كعناصر تمدد.
الجهاز مزود بخزان لاستقبال مادة التبريد. باستخدام هذا الخزان، يمكن إضافة مادة التبريد إلى دائرة التبريد أو إزالتها منها. يتيح ذلك دراسة تأثيرات زيادة أو نقص تعبئة النظام.
يتم قراءة معدل تدفق مادة التبريد من مقياس التدفق. تُسجّل أجهزة الاستشعار درجة الحرارة والضغط في دائرة التبريد، بالإضافة إلى استهلاك الطاقة الكهربائية للضاغط. ويمكن قراءة القيم المقاسة على شاشات رقمية. كما يمكن نقل هذه القيم مباشرةً إلى جهاز كمبيوتر عبر منفذ USB. يتضمن النظام برنامجًا لجمع البيانات، حيث يُمكن عرض تغيرات معلمات دائرة التبريد بشكل ديناميكي في مخطط log p-h الخاص بالبرنامج.
تُقدّم المواد التعليمية المنظمة جيدًا شرحًا وافيًا للأساسيات، وتُوفّر دليلًا تفصيليًا خطوة بخطوة لإجراء التجارب.
أهداف التعلم / التجارب
- وظيفة وسلوك تشغيل مكونات دائرة التبريد
- التشغيل باستخدام صمام التمدد أو الأنابيب الشعرية بأطوال مختلفة
- نقص أو زيادة كمية غاز التبريد
- الدورة الديناميكية الحرارية في مخطط log p-h
- من مخطط log p-h وبالمقارنة
مع القيم المقاسة
* تحديد سعة التبريد
* تحديد معامل الأداء
* تحديد كفاءة الضاغط

المواصفات
[1] دراسة نظام تبريد بعناصر تمدد مختلفة
[2] دائرة تبريد تتكون من ضاغط محكم الإغلاق، ومكثف، ومبخر، وعنصر تمدد
[3] مبادلات حرارية شفافة ذات أنابيب مزودة بزعانف كمكثف ومبخر لمراقبة تحولات طور المبرد
[4] صمام تمدد وأنابيب شعرية بأطوال مختلفة كعناصر تمدد
[5] خزان لتعبئة النظام بالمبرد (زيادة أو نقصان)
[6] حساسات لتسجيل الضغط ودرجة الحرارة
[7] ضاغط مزود بمفتاحي ضغط
[8] برنامج لجمع البيانات عبر منفذ USB لنظامي التشغيل Windows Vista أو Windows 7
[9] المبرد R134a، خالٍ من مركبات الكلوروفلوروكربون
البيانات الفنية
الضاغط
- استهلاك الطاقة: 213 واط عند 7.2 درجة مئوية/32 درجة مئوية
- قدرة التبريد: 372 واط عند 7.2 درجة مئوية/32 درجة مئوية
المكثف والمبخر مزودان بمروحة
- الحد الأقصى معدل تدفق الهواء الحجمي للمكثف: 300 م³/ساعة
- أقصى معدل تدفق هواء حجمي للمبخر: 180 م³/ساعة
الأنابيب الشعرية: 1.5 م، 3 م، 6 م
خزان غاز التبريد: 1.3 لتر
نطاقات القياس
- الضغط: -1...9 بار / -1...24 بار
- درجة الحرارة: 4 نطاقات من -40 إلى 150 درجة مئوية، نطاق واحد من -100 إلى 100 درجة مئوية
- معدل التدفق: 2...18 م³/ساعة
- استهلاك الطاقة الكهربائية: 0...1000 واط
متطلبات التشغيل
230 فولت، 50/60 هرتز، أحادي الطور أو 120 فولت، 60 هرتز/CSA، أحادي الطور
محتويات العبوة
جهاز تدريب واحد
قرص مضغوط للبرنامج + كابل USB
مجموعة واحدة من المواد التعليمية
