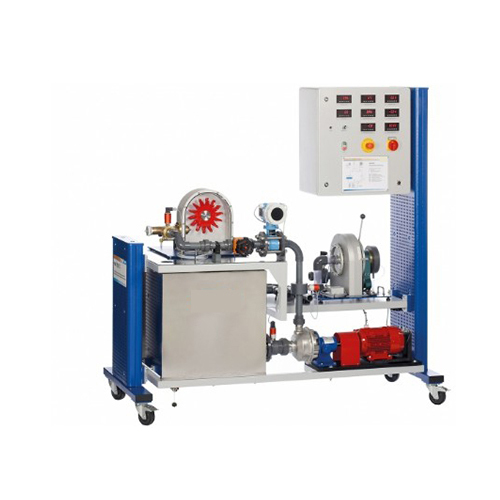

SRHM450 المتغيرات المميزة للآلات التوربينية الهيدروليكية، المعدات التعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

١. الوصف
تُعدّ الآلات التوربينية، كالمضخات والتوربينات، مُحوّلات للطاقة. تُحوّل التوربينات طاقة التدفق إلى طاقة ميكانيكية، بينما تُحوّل المضخات الطاقة الميكانيكية إلى طاقة تدفق.
يُمكن استخدام جهاز HM 450C لدراسة المضخات الطاردة المركزية. يُمكن إجراء التجارب على أربعة تصاميم رئيسية لتوربينات المياه: توربينات بيلتون، وفرانسيس، وكابلان، وهي مُتاحة كملحقات. كما يتوفر أيضًا مضخة فرانسيس.
تتألف دائرة المياه المُغلقة من خزان، ومضخة طاردة مركزية قياسية ذات سرعة متغيرة، وصمام تحكم في التدفق لضبط الضغط الخلفي.
يتم قياس السرعة دون تلامس باستخدام مُستشعر إزاحة حثي على عمود المحرك. ولتحديد قدرة الدفع، يُركّب محرك الدفع على محامل دوارة، ويُزوّد ​​بمُستشعر قوة لقياس عزم الدوران. تُقاس الضغوط عند مدخل ومخرج المضخة. ويُقاس معدل التدفق باستخدام مقياس تدفق كهرومغناطيسي. تُعرض القيم المقاسة رقميًا، وتُعالج لاحقًا على جهاز كمبيوتر. يُستخدم الحاسوب لحساب بيانات القدرة الناتجة عن التوربينة قيد الدراسة، وعرضها في شكل خصائص.
يمكن وضع إحدى التوربينات (بيلتون، فرانسيس، أو كابلان) أعلى خزان التخزين. تزود المضخة الطاردة المركزية التوربينة بالماء. تُنقل القيم المقاسة للتوربينة عبر كابل إلى منصة الاختبار. ومن الميزات الخاصة لمنصة الاختبار إمكانية تشغيل المضخة والتوربينة في آنٍ واحد. تُسجل القيم المقاسة ذات الصلة بشكل متزامن في كلتا التوربينتين. وبذلك، يمكن استخدام جهاز التدريب كمحطة تخزين ضخ.

٢. المواصفات
تحديد المتغيرات المميزة لمضخة طرد مركزي
تحديد المتغيرات المميزة لتوربينات المياه مع ملحقاتها (توربينات بيلتون، وفرانسيس، وكابلان)، تجارب على مضخة في دائرة مياه مغلقة مع خزان تخزين وصمام تحكم في التدفق لضبط الضغط الخلفي، تجارب على التوربينات: دائرة مياه مغلقة لتغذية التوربينات، أنابيب ووصلات مصنوعة من مادة PVC
محرك تيار متردد ثلاثي الأطوار للمضخة بسرعة متغيرة عبر محول تردد، قياس سرعة بدون تلامس على عمود التوربين ومستشعر قوة عند المكابح لقياس عزم الدوران، شاشات عرض رقمية للضغوط ومعدل التدفق والسرعة وعزم الدوران
برنامج لجمع البيانات عبر منفذ USB على نظامي التشغيل ويندوز ٨٫١ و١٠
٣. البيانات الفنية
مضخة طرد مركزي قياسية
أقصى ارتفاع للضخ: ٢٣٫٩ متر
أقصى معدل التدفق: ٣١ م³/ساعة
محرك دفع بسرعة متغيرة
القدرة الناتجة: ٢٫٢ كيلوواط
نطاق السرعة: ٠-٣٠٠٠ دورة/دقيقة
سعة خزان التخزين: ٢٥٠ لترًا
نطاقات القياس
الضغط: ٢ × ٠-٤ بار مطلق
معدل التدفق: ٠-٤٠ م³/ساعة
العزم: ٠-٢٠ نيوتن متر
السرعة: ٢ × ٠-٤٠٠٠ دورة/دقيقة
٢٣٠ فولت، ٥٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، ثلاثي الأطوار
شهادة UL/CSA اختيارية
