HM 150.04 معدات تعليمية للمضخات الطاردة المركزية، معدات التدريب المهني، معدات مختبر ميكانيكا الموائع

١. الوصف
المضخات الطاردة المركزية هي آلات توربينية تُستخدم لنقل السوائل. يمكن استخدام وحدة HM 150.04 لدراسة المضخة الطاردة المركزية وتسجيل منحنى خصائصها النموذجي.

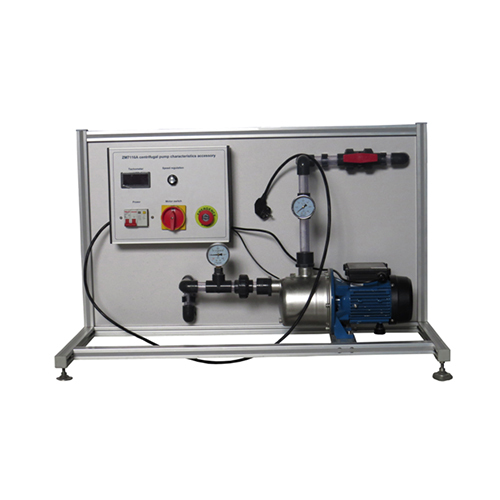

تتضمن الوحدة التجريبية مضخة طاردة مركزية ذاتية التحضير، وصمامًا كرويًا على جانب المخرج، ومقاييس ضغط على جانبي المدخل والمخرج. تعمل المضخة بمحرك غير متزامن، ويمكن ضبط سرعتها باستمرار باستخدام محول تردد. يُستخدم الصمام الكروي لضبط الضغط.
في التجارب، تتم دراسة سلوك تشغيل المضخة كدالة لمعدل التدفق وعرضه في منحنيات خصائصها. يتم عرض سرعة المحرك وقدرته الكهربائية رقميًا، بينما يتم عرض الضغوط على جانبي المدخل والمخرج على مقياسَي ضغط.
يمكن وضع الوحدة التجريبية بسهولة وأمان على سطح عمل وحدة HM 150 الأساسية. تقوم المضخة بسحب الماء من الخزان الموجود على الوحدة الأساسية HM 150. يتم تحديد معدل التدفق حجميًا عن طريق التدفق مرة أخرى إلى خزان القياس الموجود على HM 150.

٢. المواصفات
دراسة مضخة طرد مركزي
محرك بسرعة متغيرة عبر محول تردد
صمام كروي لضبط الارتفاع
مقياسا ضغط على مدخل ومخرج المضخة
شاشة عرض رقمية للسرعة والطاقة
معدل التدفق مُحدد بواسطة الوحدة الأساسية HM 150
إمداد المياه باستخدام الوحدة الأساسية HM 150
٣. البيانات الفنية
مضخة طرد مركزي، ذاتية التحضير
أقصى معدل تدفق: ٣٠٠٠ لتر/ساعة
أقصى ارتفاع: ٣٦٫٩ متر
محرك غير متزامن
الطاقة الاسمية: ٣٧٠ واط
نطاقات القياس
الضغط (المخرج): -١ إلى ٥ بار
الضغط (المدخل): -١ إلى ١٫٥ بار
السرعة: ٠ إلى ٣٠٠٠ دورة/دقيقة
الطاقة: ٠ إلى ١٠٠٠ واط
٢٣٠ فولت، ٥٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، أحادي الطور؛ ١٢٠ فولت، ٦٠ هرتز، أحادي الطور
