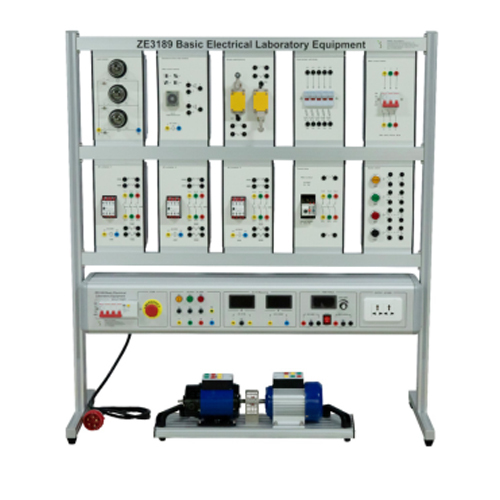

معدات مختبرات الكهرباء الأساسية ZE3189، معدات طاولة عمل تعليمية، تكنولوجيا تعليمية، معدات تدريب كهربائي١. مقدمة عن الجهاز
١.١ نظرة عامة
يوفر جهاز التدريب هذا مجموعة من الأدوات المصممة لمساعدة الطلاب على اكتساب فهم معمق لمبادئ عمل محركات التيار المستمر والمحركات المتزامنة. يتميز الجهاز بهيكل عمودي من الألومنيوم مع وسادة في الأسفل. وهو يضم أدوات قياس ووحدات تغذية طاقة للتدريب، مما يجعله سهل الاستخدام ومقاومًا للتلف. يراعي التصميم العام معايير السلامة، بما في ذلك تدابير السلامة الكهربائية الأساسية مثل الحماية من التسرب والحماية من قصر الدائرة.
١.٢ المميزات
١. عملي للغاية: مزود بمجموعة متنوعة من المحركات، مثل محركات التيار المستمر والمحركات المتزامنة، بالإضافة إلى أجهزة التحكم ذات الصلة، لتلبية احتياجات أنواع مختلفة من تجارب المحركات.
٢. أمان عالٍ: يحتوي على نظام حماية متكامل، بما في ذلك قواطع دوائر التسرب، وأزرار إيقاف الطوارئ، وغيرها، لضمان سلامة عملية التدريب.
٣. سهل التشغيل: يحتوي الجهاز على أدوات قياس مدمجة ووحدة تغذية طاقة للتدريب. لوحة التشغيل واضحة، والأزرار مُعلّمة بوضوح، مما يُسهّل على الطلاب إتقان طريقة الاستخدام بسرعة.
٤. مرونة عالية: يوفر الجهاز مجموعة متنوعة من وحدات التعليق، التي يُمكن دمجها وفقًا لمحتويات التدريب المختلفة لتلبية احتياجات التدريس والتدريب المتنوعة.
٥. اقتصادي: يتميز التصميم الهيكلي بالبساطة والعملية، وسهولة الصيانة، وهو مناسب للاستخدام طويل الأمد في التدريس وتنمية المهارات.
لوحة التشغيل واضحة، والأزرار مُعلّمة بوضوح، مما يُسهّل على الطلاب إتقان طريقة الاستخدام بسرعة. ٢. المواصفات الفنية
طاقة الإدخال: نظام ثلاثي الأطوار بخمسة أسلاك، ٣٨٠ فولت ± ١٠٪، ٦٠ هرتز
الوزن: أقل من ١٥٠ كجم
ظروف التشغيل: درجة الحرارة المحيطة من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، الرطوبة النسبية أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
الأبعاد: حوالي ١١٠٠ مم × ٤٠٠ مم × ١٢٠٠ مم
٣. قائمة المكونات وشرحها بالتفصيل
٣.١ الجزء الرئيسي
الرقم
الاسم
١ صندوق تعليق مصباح متوهج
٢ صندوق تعليق مرحل زمني
٣ صندوق تعليق مفتاح الفصل
٤ صندوق تعليق موصل التيار المتردد
٥ صندوق تعليق قاطع الدائرة
٦ صندوق تعليق المصهر
٧ صندوق تعليق الزر
٨ صندوق تعليق المرحل الحراري
٩ صندوق الطاقة
١٠ وحدة المحرك
٣.٢ جزء صندوق الطاقة
الرقم
الاسم
١ قاطع دائرة رباعي الأقطاب مع حماية من التسرب
٢ زر طوارئ
٣ وحدة خرج تيار متردد ٣٨٠ فولت
٤ وحدة قياس التيار والجهد المتردد
٥ وحدة طاقة PWM
٦ وحدة خرج تيار متردد ٢٢٠ فولت
٣.٣ قائمة تكوين المعدات
الرقم الاسم الكمية
المكون 1 حامل فيوز 5
المكون 2 موصل تيار متردد 1
المكون 3 مرحل حراري 1
المكون 4 مرحل زمني 1
المكون 5 مفتاح حد 2
المكون 6 قاطع دائرة حماية من التسرب 1
المكون 7 مصباح متوهج 2
المكون 8 محرك تيار مستمر مركب 1
المكون 9 محرك غير متزامن ثلاثي الأطوار ذو قفص سنجابي 1
3.4 الملحقات
الرقم الاسم الكمية
1 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، أسود 5
2 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، لونان 5
3 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، أزرق 8
4 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، أحمر 8
5 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، أخضر 8
6 كابل توصيل أمان 4 مم، طول 1 متر، طرفان، أصفر 8
7 فيوز 10 أمبير 5*20 3
8 قلب فيوز 5 أمبير 3
9 فيوز 5 أمبير 5*20 5
4. قائمة التجارب
التجربة 1: تجربة اختبار جهد توليد الطاقة لمولد تيار مستمر ذي إثارة مركبة
التجربة 2: تجربة توصيل دائرة التحكم لمولد تيار مستمر ذي إثارة مركبة
التجربة 3: دائرة تحكم أمامية وعكسية متشابكة للموصل
التجربة 4: تجربة دائرة تحكم أمامية وعكسية متشابكة بزر
التجربة 5: دائرة تحكم تقريبية لموصل محرك غير متزامن ثلاثي الأطوار
التجربة 6: دائرة تحكم ذاتية القفل لموصل محرك غير متزامن ثلاثي الأطوار
التجربة 7: تجربة بدء تشغيل محرك غير متزامن ثلاثي الأطوار من نوع قفص السنجاب بتوصيلة نجمة-مثلث
