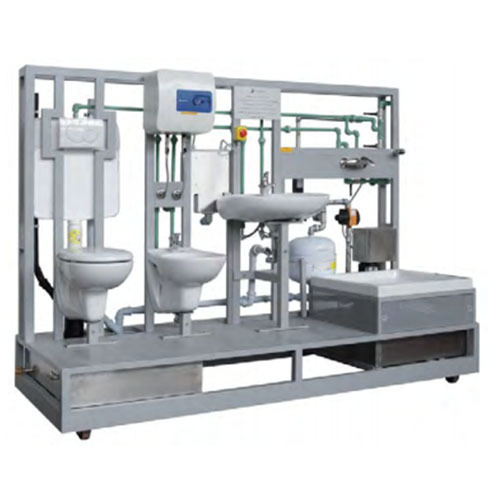

مجموعة تجميع أنظمة الصرف الصحي المائي، معدات تدريب هندسة السوائل، معدات تعليمية، معدات تعليمية

ZM7209 مجموعة تجميع أنظمة الصرف الصحي المائي، معدات تدريب هندسة السوائل، معدات تعليمية، معدات تعليمية
١. مقدمة
تُمكّن هذه المجموعة الطلاب من اكتساب خبرة عملية في أنظمة الصرف الصحي، والتجهيزات، والصمامات، والمصائد، وشبكة التهوية، والتصميم الهندسي للمصارف، والأبعاد العامة، والمعايير التي تنظم الترتيب الداخلي لتجهيزات الحمامات. ويُخصَّص اهتمام مماثل لإعداد توصيلات المياه الباردة والساخنة، والتي يجب أن تُثبَّت على ارتفاعات ومسافات محددة لضمان سرعة ودقة التركيب، بالإضافة إلى مراعاة المسافات النسبية بين مختلف التجهيزات.
٢. برنامج التدريب:
• توصيل مختلف التجهيزات بمصدر المياه الساخنة والباردة • دراسة آلية عمل نظام الضغط • ملء النظام والتحقق من سلامة تشغيله • دراسة العناصر الرئيسية لشبكة التهوية والصرف: أنبوب الصرف، والمجمع الأفقي، والفرع، وأنبوب سحب الأبخرة الرئيسي، وأنبوب التهوية، وفرع التهوية الثانوية • التحقق من الحد الأدنى لمعدلات تدفق المياه الساخنة والباردة لكل جهاز • تقييم معدل تدفق المضخة وفقًا للمؤشرات المعتمدة

3. المواصفات الفنية:
• هيكل فولاذي مناسب لتحمل أنواعًا مختلفة من الصنابير، وتجهيزات الحمامات، وأحواض الغسيل، والبيديه، والمراحيض، والدش • شبكة توزيع المياه الساخنة والباردة • نظام ضغط المياه • نظام تهوية وشبكة تصريف المياه • تجهيزات الحمامات، والصنابير وملحقاتها، والمصائد، والوصلات • أدوات القياس، والخلاطات الحرارية، إلخ... مصدر الطاقة: 230 فولت تيار متردد، 50 هرتز، أحادي الطور - 1600 فولت أمبير (تتوفر جهود وترددات أخرى عند الطلب) الأبعاد: 250 × 100 × 200 سم الوزن الصافي: 400 كجم
