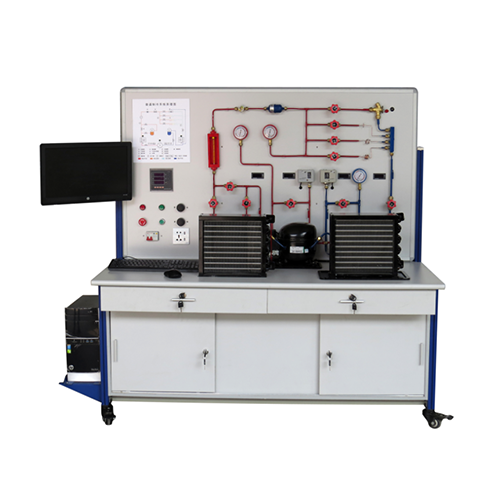

ZM6149 وحدة تدريب تكييف الهواء، جهاز تدريب التبريد، معدات التدريب المهني
يتكون من المواصفات الفنية التالية:
1.2 الضاغط: محكم الإغلاق، من ¼ إلى ½ حصان، أحادي الطور، 220 إلى 230 فولت تيار متردد/50 هرتز، مزود بحماية من الحمل الزائد الحراري (قابلة للاستبدال).
المكثف: وحدتان من النوع المبرد بالهواء مع محركي مروحة متغيري السرعة.
المبخر: وحدتان من المبخر مع محركي مروحة متغيري السرعة.
جهاز القياس: R134a.
محرك المروحة: محركا مروحة مكثف متغيري السرعة.
أ) أحادي الطور، 220 إلى 230 فولت تيار متردد/50 هرتز.
ب) مفتاح تشغيل/إيقاف لتشغيل/إيقاف محرك المروحة.
محركا مروحة مبخر متغيري السرعة.
أ) أحادي الطور، 220 إلى 230 فولت تيار متردد/50 هرتز.
ب) مفتاح تشغيل/إيقاف لتشغيل/إيقاف محرك المروحة.
صمام الإغلاق (صمام يدوي): يُستخدم لتشغيله:
أ) باستخدام تيار متردد أحادي الطور. أ) مبخر بمكثف واحد
ب) استخدام مبخر واحد بمكثفين
ج) استخدام مبخرين بمكثف واحد
د) استخدام مبخرين بمكثفين

جهاز إرسال الضغط: يُستخدم في جميع مداخل ومخارج الضواغط.
زجاجة الرؤية: تُستخدم في جميع مداخل ومخارج الضواغط والمكثفات والمبخرات.
مقياس التدفق: يُستخدم لقياس معدل تدفق غاز التبريد.
مفتاح الضغط العالي والمنخفض: هو مفتاح تحكم كهربائي يعمل بتغير الضغط.
يفتح الدائرة الكهربائية تلقائيًا إذا كان الضغط مرتفعًا جدًا أو منخفضًا جدًا.
يعتمد ذلك على تكوينات النظام.
لوحة التحكم: تتكون لوحة التحكم من:
أ) مقياس الفولتية، يُستخدم لقياس استهلاك الجهد الكهربائي لنظام التكييف.
ب) مقياس التيار، يُستخدم لقياس استهلاك التيار الكهربائي لنظام التكييف.
ج) المصهر، يُستخدم لحماية المكونات أو الدائرة من التيار الزائد.
د) المؤشرات، تُستخدم لعرض درجة الحرارة ومعدل تدفق غاز التبريد وضغط نظام التكييف.
يأتي الجهاز مزودًا بما يلي:
كتيبات التشغيل والتجربة باللغة الإنجليزية، تتضمن وصفًا كاملاً للجهاز، وملخصًا للنظرية،
إجراءات تجريبية ونتائج تجريبية نموذجية،
نظام جمع البيانات وبرنامج تعليمي بمساعدة الحاسوب
