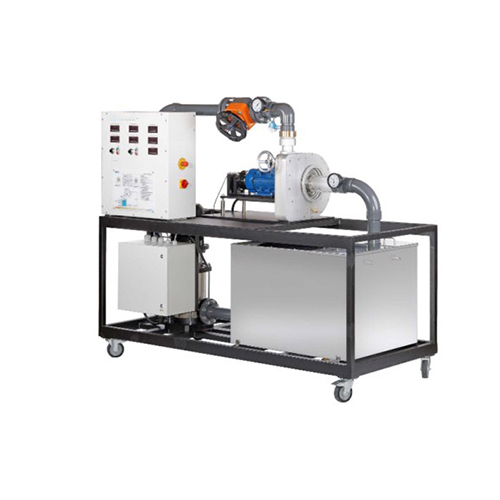

TB-220726-V-105 نظام تدريب التوربينات التفاعلية المتقدمة، معدات تعليمية، معدات التعليم المهني، معدات مختبر ميكانيكا الموائع

ينبغي أن يغطي النظام أهداف التدريب التالية:
دراسة التجارب الأساسية على المضخة الطاردة المركزية
تحديد منحنيات التوربينات النموذجية
دراسة منحنيات الأداء عند سرعات توربينية مختلفة
دراسة الكفاءات
دراسة مبدأ تشغيل التوربين التفاعلي
التعرف على العلاقة بين عزم الدوران والسرعة
دراسة كيفية اعتماد الكفاءة على السرعة
دراسة كيفية اعتماد معدل التدفق على السرعة
دراسة كيفية اعتماد القدرة الهيدروليكية والقدرة الميكانيكية على السرعة
إجراء تقييم لقيم القياس والخصائص بناءً على النظرية

يتكون النظام مما يلي:
1. الوحدة الأساسية لتوربين التفاعل
الحد الأدنى للمواصفات الفنية المطلوبة (مماثلة أو أفضل من):
سرعة مضخة متغيرة عبر محول تردد
مستشعرات لمعدل التدفق والضغط
لا يتطلب أجهزة إضافية ذات أسلاك عرضة للأخطاء
أجهزة قياس متكاملة تعتمد على معالج دقيق
عرض وتقييم القيم المقاسة، بالإضافة إلى تشغيل الوحدة عبر برنامج
مضخة باستهلاك طاقة 0.66 كيلوواط، وارتفاع ضغط لا يقل عن 35 مترًا
خزان مياه شفاف سعة 15 لترًا
نطاق قياس معدل التدفق: من 4 إلى 50 لترًا/دقيقة
نطاق قياس الضغط: من -1 إلى 5 بار
وحدة جمع بيانات مزودة ببرنامج مع وظائف تحكم
منفذ USB
حاسوب بمعالج Core i7، محرك أقراص DVD+/-RW، ذاكرة وصول عشوائي 8 جيجابايت، قرص صلب 1 تيرابايت، فأرة ضوئية، لوحة مفاتيح متعددة الوسائط، شاشة LED مقاس 21 بوصة
2. وحدة توربين التفاعل
الحد الأدنى للمواصفات الفنية المطلوبة (مماثلة أو أفضل من):
حمل التوربين باستخدام مكابح تيارات دوامية قابلة للتعديل ومقاومة للتآكل
مستشعر قوة لتحديد عزم الدوران على عمود التوربين
مستشعر سرعة بصري لقياس سرعة التوربين
توربين باستهلاك طاقة 60 واط وسرعة 7800 دورة في الدقيقة
نطاق قياس عزم الدوران: من 0 إلى 0.5 نيوتن متر
نطاق قياس السرعة: من 0 إلى 19900 دورة في الدقيقة
